Substituir o Kit de Montagem dos Rolos
É necessário substituir as partes do kit de montagem de rolos após digitalizar cerca de 100.000 vezes.
|
Parte de Remoção
|
Número de parte
|
Número de digitalizações
|
|
Kit de Montagem de Rolos
|
B12B813421
|
100.000
|
Para substituir o kit de montagem de rolos, siga as seguintes operações.
 |
Desligue o digitalizador.
|
 |
Remova todo o papel da entrada de papel.
|
 |
Desligue o adaptador de corrente alterna do digitalizador.
|
 |
Puxe a alavanca da tampa e abra a tampa do digitalizador.
|
 |
Primeiro o gancho no suporte de separação e, em seguida, remova o suporte de separação instalado.
|
Importante:|
Não toque na mola. Segure o suporte de separação conforme descrito em baixo.
 |
 |

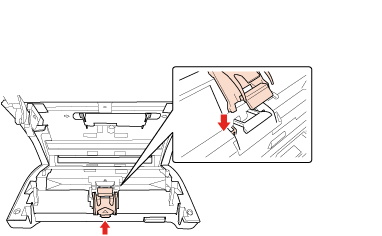

Insira a parte inferior do novo suporte de separação em primeiro lugar e, em seguida, pressione o gancho do suporte de separação para o prender na posição correta.
|
 |

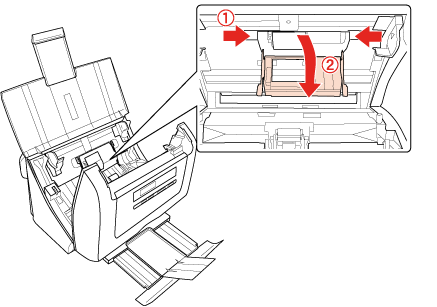

Pressione o gancho em ambos os lados da tampa do rolo de alimentação de papel e, em seguida, abra a tampa.
|
 |
Faça deslizar e remova o rolo de alimentação de papel instalado.
|
Importante:|
Não toque na superfície do rolo de alimentação de papel. Segure no rolo de alimentação de papel conforme descrito em baixo.
 |
 |
Prenda o novo rolo de alimentação de papel na posição correta.
|
Importante:|
Não instale o rolo de alimentação de papel na direção inversa.
|
 |
Feche a tampa do rolo de alimentação de papel e, em seguida, feche a tampa do digitalizador.
|
 |
Liga o digitalizador.
|
 |

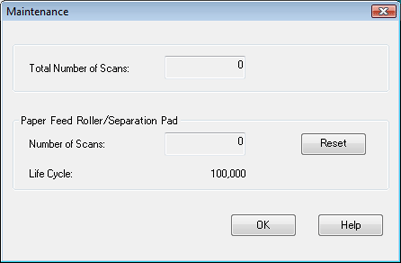

Inicia o EPSON Scan Settings (Definições EPSON Scan). Faça clique em Maintenance (Manutenção).
|
 |
Clique em Reset (Reiniciar) do lado direito do Number of Scans (Número de Digitalizações).
|
 |
Faça clique em OK.
|
