El transmisor WirelessHD se debe colocar dentro de la distancia y los ángulos que se muestran a continuación. Asegure que la parte frontal del transmisor WirelessHD esté orientada hacia la parte frontal del proyector.

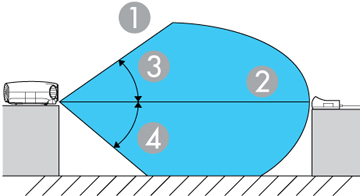

Vertical (sobre una superficie)
| 1 | 16 pies (5 m) |
| 2 | 32 pies (10 m) |
| 3 | 35° |
| 4 | 40° |

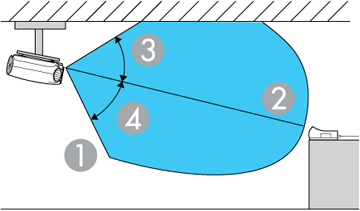

Vertical (invertido en el techo)
| 1 | 16 pies (5 m) |
| 2 | 32 pies (10 m) |
| 3 | 45° |
| 4 | 50° |

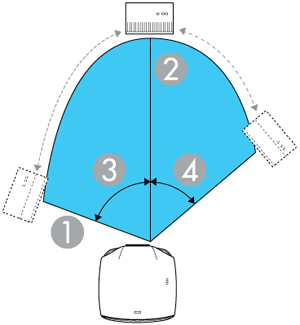

Horizontal (cuando el Modo WiHD esté configurado en Completo)
| 1 | 16 pies (5 m) |
| 2 | 32 pies (10 m) |
| 3 | 70° |
| 4 | 50° |

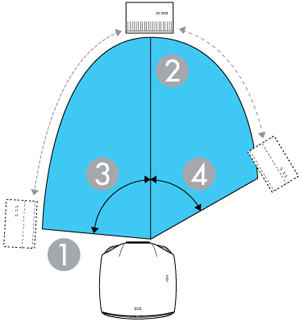

Horizontal (cuando el Modo WiHD esté configurado en Dinámico)
| 1 | 16 pies (5 m) |
| 2 | 32 pies (10 m) |
| 3 | 85° |
| 4 | 60° |
Cuando coloque el transmisor WirelessHD, tenga en cuenta lo siguiente:
- El alcance de transmisión inalámbrica varía según la colocación y el material de los muebles y las paredes. Los valores indicados aquí son únicamente para su referencia.
- El proyector no puede comunicarse a través de paredes.
- Coloque el transmisor WirelessHD en un estante de madera o en otro lugar que no bloquee la señal.
- Las antenas están integradas en la parte frontal del proyector y del transmisor. Cuando coloque los dispositivos, asegure que las antenas estén orientadas una hacia la otra.
- Cuando esté revisando la señal, coloque el proyector y el transmisor WirelessHD uno cerca del otro y asegure que no haya ningún otro proyector cerca.
- Dependiendo de la fuerza de la señal, la información de color de la imagen se puede descartar automáticamente para evitar cualquier interrupción y mantener una conexión constante. Para evitar cualquier deterioro en la calidad de la imagen, ajuste la posición del transmisor para que el ajuste Recepción sea lo más fuerte posible. Si no hay ninguna imagen de entrada, el ajuste Recepción muestra 0%, aún si el proyector y el transmisor están conectados.
