Ajuste da convergência de cores (alinhamento do painel)

Você pode usar a função de Alinhamento do Painel para ajustar manualmente a convergência de cores (o alinhamento das cores vermelho, verde e azul) na imagem projetada.
Observação: Permita que o seu projetor aqueça por pelo menos 10 a 15 minutos e certifique-se de que a imagem está focada antes de usar a função de Alinhamento do Painel. A imagem projetada deve ter um tamanho mínimo de 60 polegadas (152 cm) diagonalmente e a superfície de projeção não deve ser colorida ou texturizada, caso contrário as grades de ajuste serão difíceis de alinhar.
  1. Ligue o projetor.
  2. Pressione o botão Menu.
  3. Selecione o menu Definições e pressione Enter.
  4. Selecione a configuração Alinhamento Painel e aperte Enter.


  5. Selecione a configuração Alinhamento Painel e aperte Enter.
  6. Selecione Activado e aperte Enter.
  7. Selecione a configuração Selecionar Cor e escolha uma destas opções:
    • R para ajustar a convergência da cor vermelha.
    • B para ajustar a convergência da cor azul.
    Observação: Você só pode ajustar a convergência da cor vermelha ou azul. Verde é a cor padrão do painel e não pode ser ajustada.
  8. Selecione a configuração Cor do Padrão e aperte Enter.
  9. Selecione o padrão que deseja usar e aperte Enter.
  10. Selecione Iniciar Ajustes e aperte Enter. Você verá a seguinte tela:


  11. Use os botões de seta no controle remoto para ajustar o alinhamento de cores no canto da tela destacado pela caixa laranja.
  12. Aperte o botão Enter pra mover-se para o próximo canto da tela.

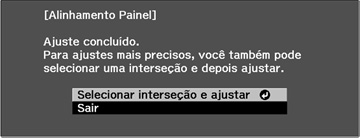

  13. Quando tiver terminado de ajustar cada canto da tela, aperte Enter. Você verá a seguinte tela:


  14. Execute um dos seguintes procedimentos:
    • Se o painel de alinhamento do seu projetor estiver correto, selecione Sair e aperte Enter para retornar ao menu de alinhamento do painel.
    • Se o seu projetor precisar de um alinhamento de painel adicional, selecione Selecionar interseção e ajustar e aperte Enter. Use os botões de seta no controle remoto para destacar o canto de qualquer caixa na tela que esteja desalinhado e aperte Enter para ajustar a convergência de cores. Repita este passo conforme necessário.
