O transmissor WirelessHD Transmitter deve ser colocado dentro da distância e ângulos indicados aqui. Certifique-se de que a frente do transmissor WirelessHD Transmitter fique virada para o projetor.

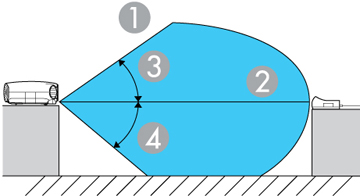

Vertical (na superfície)
| 1 | 5 metros |
| 2 | 10 metros |
| 3 | 35° |
| 4 | 40° |

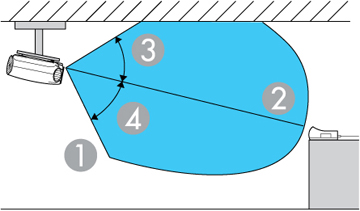

Vertical (invertido no teto)
| 1 | 5 metros |
| 2 | 10 metros |
| 3 | 45° |
| 4 | 50° |

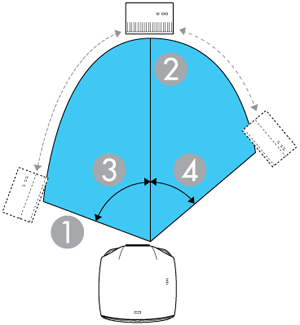

Horizontal (quando o modo WiHD está no Modo Total )
| 1 | 5 metros |
| 2 | 10 metros |
| 3 | 70° |
| 4 | 50° |

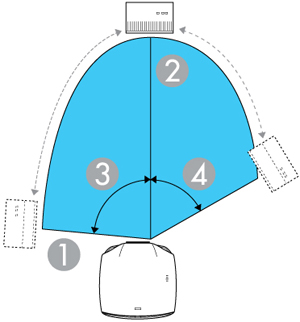

Horizontal (quando o modo WiHD está no modo Dinâmico)
| 1 | 5 metros |
| 2 | 10 metros |
| 3 | 85° |
| 4 | 60° |
Ao posicionar o transmissor WirelessHD, observe o seguinte:
- O alcance de transmissão sem fios varia dependendo da colocação e do material dos móveis e das paredes. Os valores fornecidos aqui são somente para sua referência.
- O projetor não pode se comunicar através da paredes.
- Coloque o transmissor WirelessHD em uma prateleira de madeira ou em outro local que não bloqueie o sinal.
- As antenas estão embutidas na frente do projetor e do transmissor. Certifique-se de que as antenas fiquem viradas umas para as outras quando instalar os dispositivos.
- Quando checar o sinal, coloque o projetor e o transmissor WirelessHD Transmitter perto um do outro e certifique-se de que não haja outros projetores na proximidade.
- Dependendo da intensidade do sinal, a informação de cor da imagem pode ser automaticamente descartada para evitar interrupções e manter uma conexão constante. Para evitar qualquer deterioração na qualidade da imagem, ajuste a posição do transmissor para que a opção Recepção esteja configurada para a maior intensidade possível. Se nenhuma imagem estiver sendo recebida, a configuração de Recepção exibe 0%, mesmo se o projetor e transmissor estiverem conectados.
