Retiro del indicador de altura de la platina redonda

Reduzca la altura de la superficie de impresión retirando el indicador de altura de la platina redonda colocado por debajo de la palanca de ajuste de altura.
  1. Si la platina no está en la posición delantera, pulse el botón  de la base móvil para moverla hacia adelante.
  2. Apague la impresora.

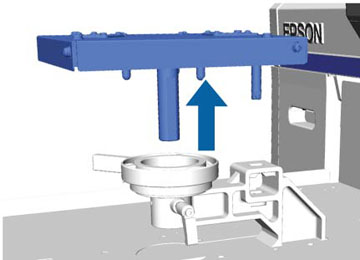

  3. Sujete la platina por los lados izquierdo y derecho para desprenderla de la impresora.

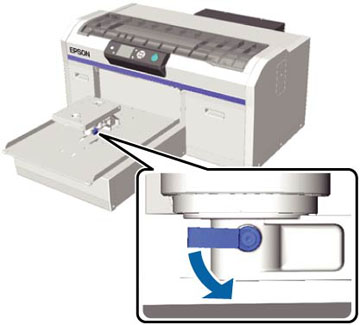

  4. Afloje la palanca de fijación.

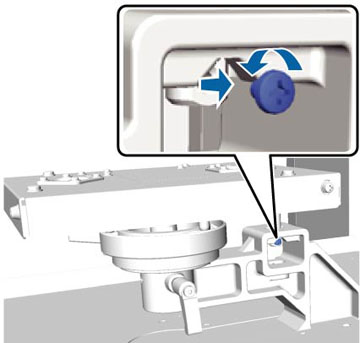

  5. Retire el tornillo que fija la placa de ajuste paralelo. Guarde el tornillo que retiró en un lugar seguro.


  6. Retire la placa de ajuste paralelo.


    Nota: Tenga cuidado de no dejar caer la placa de ajuste paralelo; es una pieza de precisión.

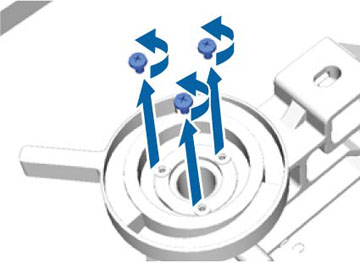

  7. Retire los tres tornillos localizados dentro de la palanca de ajuste de altura. Guarde los tornillos en un lugar seguro.

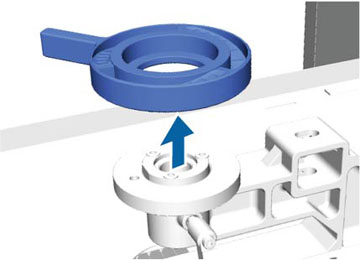

  8. Retire la palanca de ajuste de altura.

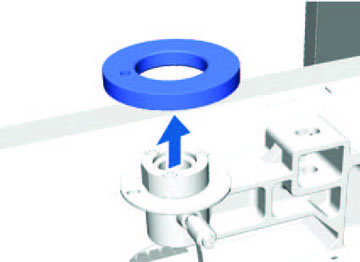

  9. Retire el indicador de altura de la platina redonda colocado por debajo de la palanca de ajuste de altura.


    Nota: Después de retirarlo, no se muestra la posición de altura actual. Cuando cargue materiales, siga los procedimientos de ajuste de altura para cargarlos correctamente.

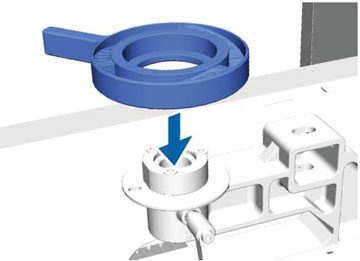

  10. Instale la palanca de ajuste de altura. No coloque los tornillos que retiró en el paso 7.

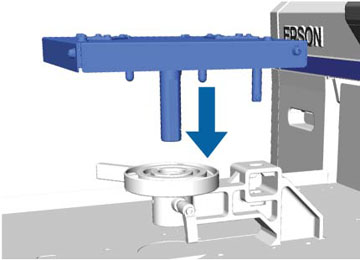

  11. Instale la placa de ajuste paralelo. No coloque el tornillo que retiró en el paso 5.

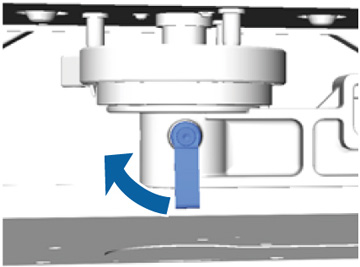

  12. Apriete la palanca de fijación y fije la palanca de ajuste de altura.

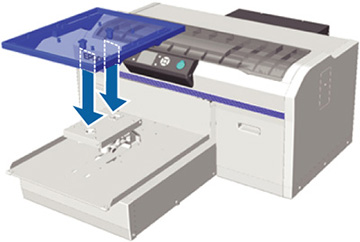

  13. Coloque la platina sobre la base móvil, alineándola con los orificios de la base, e instálela en la impresora.
