Enfoque de la imagen con la lente de corta distancia opcional

Si instaló la lente de zoom para proyecciones a corta distancia opcional (ELPLU02) y desplazó la lente con la función de desplazamiento de la lente, puede enfocar la imagen utilizando el anillo de distorsión.
Nota: Cuando esté utilizando la lente de corta distancia, seleccione ELPLU02 como el ajuste Tipo de lente en el menú Extendida. Si la imagen se desplaza después de realizar los ajustes, vuelva a colocar la imagen con el botón Lens Shift. Cuando ajuste la altura de la imagen, coloque la imagen en una posición inferior a donde desea que esté y luego muévala hacia arriba con los botones de flecha. Esto ayudará a evitar que la imagen se mueva hacia abajo después de ajustarla.
  1. Encienda el proyector y muestre una imagen.

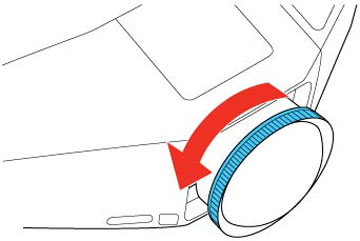

  2. Gire con cuidado el anillo de distorsión hacia la izquierda.


    Nota: Tenga cuidado de no mover la lente de corta distancia cuando la esté ajustando para que no se mueva la imagen proyectada.
  3. Pulse el botón Focus del panel de control o del control remoto del proyector.

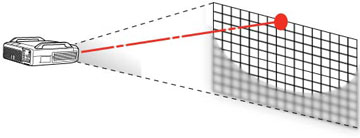

  4. Pulse y mantenga presionados los botones de flecha para enfocar la imagen alrededor del centro de la lente.

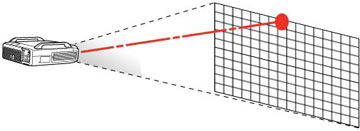

  5. Gire el anillo de distorsión hasta que el área alrededor de los bordes de la imagen también esté enfocada.


  6. Pulse el botón Focus otra vez, luego pulse los botones de flecha para enfocar toda la imagen en la pantalla.
  7. Si el área de la imagen que se muestra en el paso 4 no está enfocada, gire el anillo de distorsión para enfocarla.
