Vous pouvez
ajuster l'angle de l'unité tactile afin qu'elle détecte
correctement la position de vos doigts.
Remarque: Avant de
suivre ces instructions, assurez-vous d'installer l'unité tactile
avec le support de montage et de la connecter comme indiqué dans le
Guide d'installation fourni avec votre projecteur ou avec
le support de montage du projecteur.

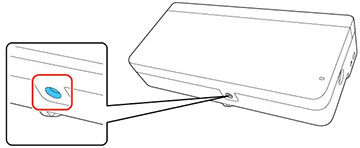

- Desserrez la vis au bas de l'unité tactile.

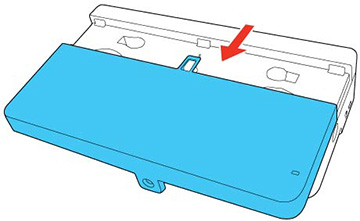

- Retirez le couvercle des molettes de l'unité tactile.

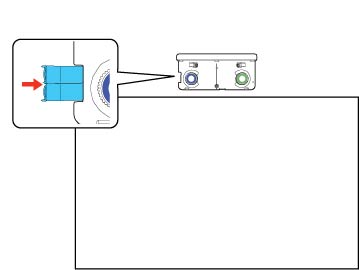

- Retirez les marqueurs situés à l'intérieur de l'unité tactile.
- Sélectionnez Easy Interactive Function depuis le menu Avancé.

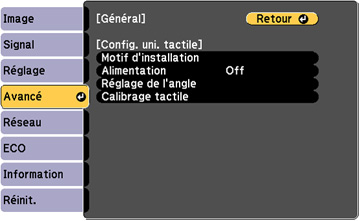

- Sélectionnez Config. uni. tactile.
-
Assurez-vous que l'option Alimentation est réglée à On.
L'unité tactile s'allume et son témoin lumineux devient bleu.
Avertissement: Ne regardez pas dans la fenêtre de projection du projecteur ou dans les ports de diffusion du rayon laser (situés à l'arrière de l'unité tactile); vous risquez de causer des blessures oculaires.

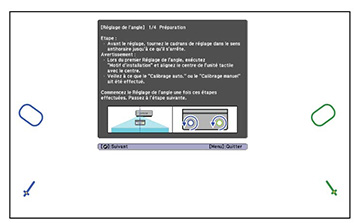

- Sélectionnez Réglage de l'angle. L'écran de Réglage de l'angle s'affiche.
- Tournez
les molettes d'ajustement de l'unité tactile dans le sens contraire
des aiguilles d'une montre jusqu'à ce que vous entendiez un déclic.
Appuyez sur la touche
de la télécommande.
Remarque: Veillez à arrêter de tourner les molettes lorsque vous entendez le déclic. - Placez
les deux marqueurs que vous avez retirés de l'unité tactile dans
les positions indiquées sur l'écran projeté (
) (
). - Placez

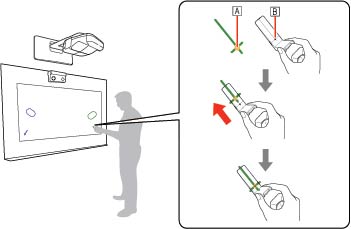

les marqueurs de façon à ce que les croix (A) soient superposées
aux points (B) des positions des marqueurs ( ) (). Déplacez le marqueur vers la
croix projetée jusqu'à ce que les lignes de la croix soient
alignées aux lignes du marqueur.
- Lorsque
les pointeurs (
) (
) de la même couleur (bleu et vert) que
les positions des marqueurs s'affichent à la gauche et à la droite
de la surface de projection, fixez les marqueurs sur la surface de
projection comme suit :
- Pour les écrans magnétiques : placez le dos des marqueurs sur l'écran.
- Pour les écrans non magnétiques : utilisez le ruban adhésif fourni pour fixer les marqueurs. Placez le ruban adhésif de façon à ce que le bout du marqueur soit bien fixé à l'écran.
Position incorrecte :

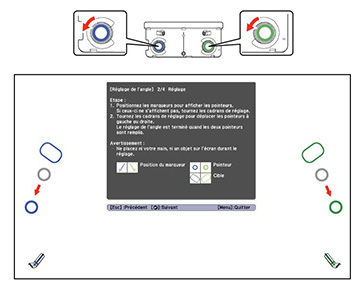

Remarque: Ne placez aucun autre objet que les marqueurs près de l'image projetée lors de l'ajustement de l'angle. Si d'autres objets se trouvent sur l'image projetée, l'ajustement de l'angle pourrait échouer. - Tournez
les molettes de l'unité tactile afin de déplacer les pointeurs
jusqu'à ce qu'ils se trouvent à l'intérieur des cibles de la même
couleur (bleu et vert) de chaque côté. Lorsque vous tournez
la molette d'ajustement dans le sens des aiguilles d'une montre, le
pointeur se déplace vers le haut de façon diagonale en direction du
centre de l'image projetée.
Lorsque vous tournez la molette d'ajustement dans le sens contraire des aiguilles d'une montre, le pointeur se déplace vers le bas de façon diagonale, loin du centre de l'image projetée.
Lorsque les pointeurs se trouvent à l'intérieur des cibles, les cercles se remplissent de couleur (
) (
).
Remarque: Si la molette émet un déclic, le pointeur a atteint sa distance maximale et ne peut plus avancer. Lorsque vous tournez les molettes, assurez-vous que l'ombre de votre bras ou de votre corps ne couvre pas les marqueurs. - Lorsque
les pointeurs de gauche et de droite sont remplis, appuyez sur la
touche de la télécommande. Le prochain
écran d'ajustement s'affiche.

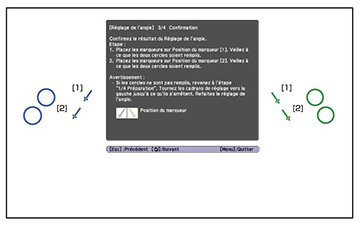

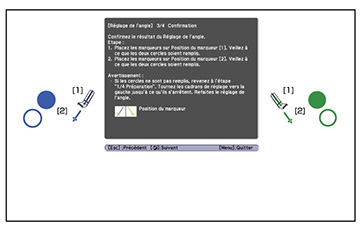

- Placez
les marqueurs sur les positions du haut [1]. Si l'ajustement de
l'angle a été effectué correctement, les pointeurs du haut
devraient se remplir de couleur. Si les pointeurs du haut ne se
remplissent pas de couleur, recommencez à partir de l'étape
9.

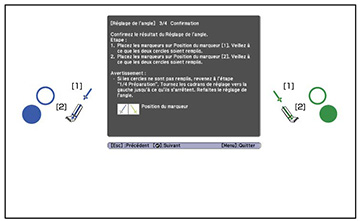

- Placez
les marqueurs sur les positions du bas [2]. Si l'ajustement de
l'angle a été effectué correctement, les pointeurs du bas devraient
se remplir de couleur. Si les pointeurs du bas ne se remplissent
pas de couleur, recommencez à partir de l'étape 9.
- Lorsque
vous avez terminé la vérification des positions des marqueurs,

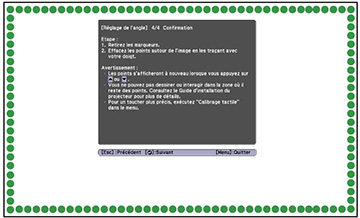

retirez les marqueurs et appuyez sur la touche de la télécommande. L'écran de
confirmation suivant s'affiche :

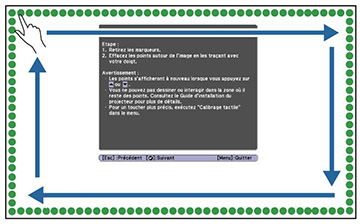

- Tracez
les points avec votre doigt, comme indiqué. Si l'ajustement de
l'angle a été effectué correctement, les points
disparaîtront.
Remarque: Les opérations tactiles pourraient ne pas fonctionner correctement si vous portez un bandage, des ongles artificiels, du vernis à ongles ou tout autre accessoire qui pourrait faire obstacle à vos doigts.
- Une fois
tous les points disparus, appuyez sur la touche de la télécommande et passez à l'étape

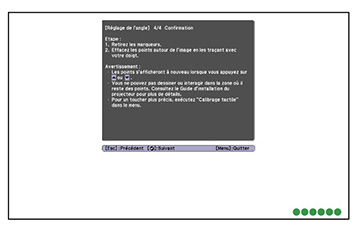

suivante. Si des points ne disparaissent pas (comme illustré
ci-dessous), essayez les solutions suivantes :
- Retirez tout obstacle autour de l'écran projeté. Lorsque vous avez terminé, appuyez sur la touche fléchée du haut ou du bas de la télécommande et refaites l'étape 19.
- Si des points ne disparaissent toujours pas après avoir retiré les obstacles, tournez les molettes d'ajustement d'environ 1/4 de tour dans le sens contraire des aiguilles d'une montre. Appuyez sur la touche fléchée du haut ou du bas de la télécommande et refaites l'étape 19.
- Si des points ne disparaissent toujours pas ou s'il y a des obstacles que vous ne pouvez pas retirer, tels qu'un plateau ou un cadre de tableau blanc, passez à l'étape 21.

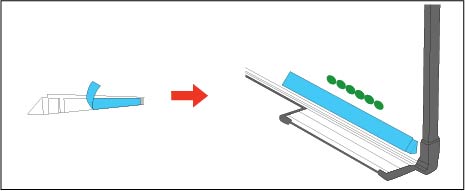

- S'il y a
un obstacle que vous ne pouvez pas retirer, tel qu'un plateau ou un
cadre de tableau blanc, retirez le ruban adhésif au dos des
déflecteurs infrarouges fournis et collez-les sur l'écran de façon
à ce que l'obstacle ne puisse pas réfléchir le laser.
Assurez-vous de coller les déflecteurs entre les points et
l'obstacle et d'ajuster le nombre de déflecteurs selon le nombre de
points.
Remarque: Ne retirez pas les déflecteurs infrarouges une fois installés. Ne collez aucun ruban adhésif ou autre matériel sur les déflecteurs infrarouges. Les déflecteurs ne fonctionneront pas correctement si vous les couvrez.

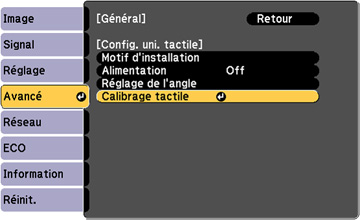

- Effectuez le calibrage tactile en appuyant sur la touche Menu de la télécommande. Au menu Avancé, sélectionnez Easy Interactive Function, puis Config. uni. tactile. Sélectionnez Calibrage tactile et suivez les instructions à l'écran.
- Une fois le calibrage tactile terminé, rangez les marqueurs à l'intérieur de l'unité tactile.
- Fixez les étiquettes fournies sur les onglets de chaque côté de l'unité tactile. Alignez le centre des étiquettes avec les onglets sur l'écran tactile. Si l'unité tactile se déplace accidentellement, utilisez la position des étiquettes pour la replacer correctement.

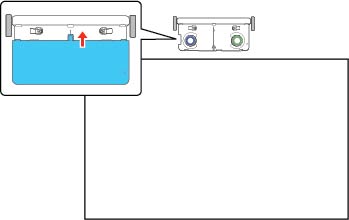

- Replacez le couvercle des molettes. Assurez-vous de resserrer la vis au bas du couvercle.
