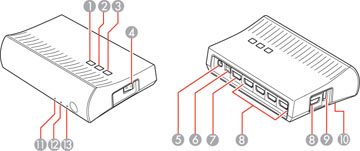

| 1 |
Botón  de
encendido (enciende y apaga el transmisor) |
| 2 |
Botón Input (para
pasar de una fuente de imagen a otra) |
| 3 |
Botón Output (para
desplazar la señal de salida entre el proyector y un dispositivo de
visualización conectado al puerto Output del transmisor) |
| 4 |
Interruptor de encendido (para encender y apagar
el transmisor) |
| 5 |
Puerto del adaptador de CA (para conectar el
adaptador de CA) |
| 6 |
Puerto Optical
(OUT) (para conectar los dispositivos con un puerto de
entrada de audio digital óptico) |
| 7 |
Puerto HDMI (OUT)
(para conectar los dispositivos de visualización tales como una
televisión) |
| 8 |
Puertos HDMI (para conectar sus dispositivos de
entrada; el puerto HDMI/MHL está en un costado del transmisor) |
| 9 |
Puerto de carga para lentes 3D (para conectar un
cable USB para cargar los lentes 3D) |
| 10 |
Botón Setup
(presiónelo durante 5 segundos para reiniciar los ajustes del
transmisor) |
| 11 |
Indicador
de encendido (se pone color verde cuando el transmisor está
encendido; está de color naranja cuando el transmisor está en modo
de espera) |
| 12 |
Indicador WiHD (se pone color naranja cuando está
enviando una señal inalámbrica al proyector) |
| 13 |
Indicador Link (se pone color naranja cuando el
transmisor está conectado al proyector; parpadea en naranja cuando
está buscando al proyector o está en modo de espera) |
