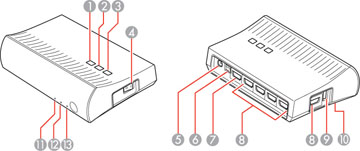

| 1 |
 Botão de
energia (liga e desliga o transmissor) |
| 2 |
Botão Input
(circula pelas fontes de imagem) |
| 3 |
Botão Output
(circula o sinal de saída entre o projetor e um dispositivo de
exibição conectado à porta Output do
transmissor) |
| 4 |
Interruptor de energia (liga e desliga o
transmissor) |
| 5 |
Porta do adaptador AC (conecta o adaptador
AC) |
| 6 |
Porta Optical (OUT)
(conecta dispositivos com uma porta de entrada de áudio ótico
digital) |
| 7 |
Porta HDMI (OUT)
(conecta os dispositivos de exibição, como uma TV) |
| 8 |
Portas de entrada HDMI (conecta aos seus
dispositivos de entrada; porta HDMI/MHL na lateral do
transmissor) |
| 9 |
Porta de carregamento dos óculos 3D (conecta um
cabo USB para carregar os óculos 3D) |
| 10 |
Botão Setup (aperte
por 5 segundos para reiniciar as configurações do transmissor) |
| 11 |
Luz de
energia (fica verde quando o transmissor está funcionando ou
ligado; fica laranja quando o transmissor está em espera) |
| 12 |
Luz WiHD (fica laranja quando envia um sinal
wireless ao projetor) |
| 13 |
Luz Link (fica laranja quando conectado ao
projetor; pisca laranja quando procurando pelo projetor ou quando
em espera) |
