Substituição dos rolamentos do scanner

Substitua os rolamentos do scanner depois de ter digitalizado 100.000 vezes. Verifique o contador do rolamento do scanner para ver quando será necessário substituir os rolamentos.

Desligue o scanner.
Desconecte o adaptador AC.
Desconecte todos os cabos conectados.

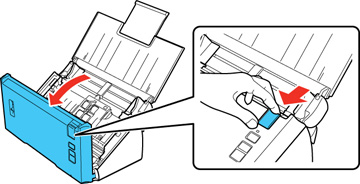

Puxe a alavanca de abertura da tampa para em frente e abra a tampa do scanner.

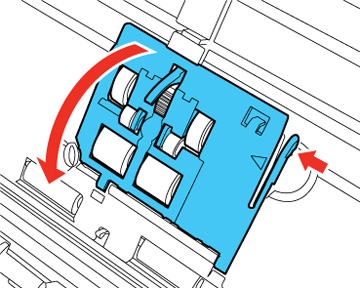

Aperte a guia na lateral direita da tampa do rolamento de captação e abra a tampa.

Cuidado:

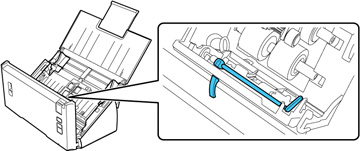

Não aplique muita força no braço dentro da tampa quando substituir o rolamento de captação.

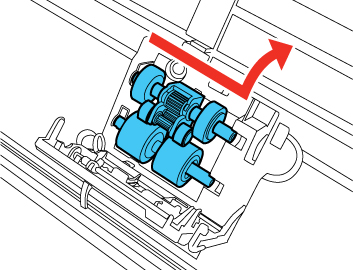

Deslize os rolamentos de captação para a direita e os remova.

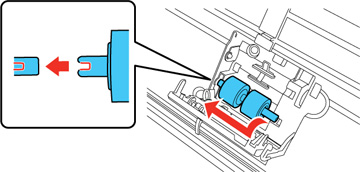

Para instalar o rolamento de captação inferior novo, alinhe as ranhuras no rolamento e deslize-o para a esquerda.

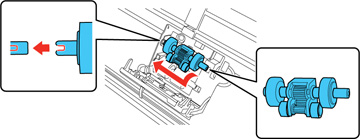

Para instalar o rolamento de captação superior novo, alinhe as ranhuras no rolamento e deslize-o para a esquerda. Certifique-se de que o rolamento menor está na parte de baixo.
Cuidado:

Não toque na superfície dos rolamentos.
Feche a tampa do rolamento de captação.
Observação: Se não conseguir fechar a tampa, os rolamentos de captação não estão instalados corretamente. Remova os rolamentos e reinstale-os. Depois tente fechar a tampa novamente.

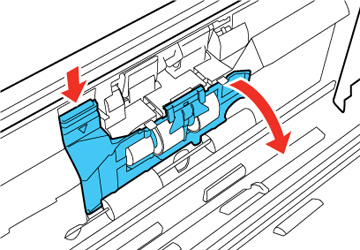

Pressione para baixo a trava da tampa do rolamento de separação localizada dentro da tampa do scanner e puxe a tampa para baixo para abri-la.
Cuidado:

Tenha cuidado para não aplicar muita força ao abrir a tampa.

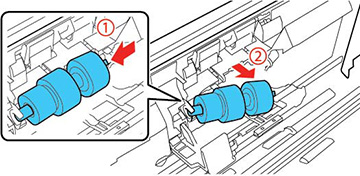

Deslize o rolamento de separação para o lado, depois o remova.
Puxe a guia de liberação no rolamento de separação e remova-o da haste.

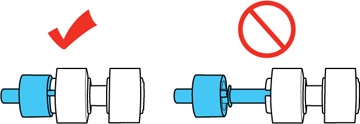

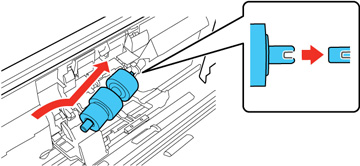

Deslize o novo rolamento de separação na haste conforme mostrado. Certifique-se de que as ranhuras no rolamento e na haste se alinhem perfeitamente.

Observação: Certifique-se de que não haja espaço entre o rolamento e a haste. Você ouve um clique quando o rolamento trava firmemente no lugar.
Alinhe as ranhuras na haste e no scanner, depois deslize o rolamento de separação para dentro do scanner e firme-o no lugar cuidadosamente. Você ouve um clique quando o rolamento está alinhado corretamente e trava firmemente no lugar.
Ao aplicar um pouco de pressão cuidadosamente no rolamento de separação, feche a tampa do rolamento de separação.
Observação: Se não conseguir fechar a tampa, o rolamento não está instalado corretamente. Remova o rolamento e reinstale-o. Depois tente fechar a tampa novamente.
Feche a tampa do scanner.
Conecte o adaptador AC e ligue o scanner.

Reinicie o contador de rolamento depois de substituir os rolamentos.
