Mise au point de l'image avec l'objectif à courte focale

Si vous avez installé l'objectif à courte focale optionnel (ELPLU01) et que vous avez utilisé l'option de décalage de l'objectif pour décaler l'objectif, vous pouvez effectuer la mise au point de l'image à l'aide des bagues de mise au point et de distorsion.
  1. Allumez le projecteur et affichez une image.
    Remarque: Vous pouvez afficher un motif pour vous aider à ajuster l'image projetée en utilisant le menu Réglage.
    Remarque: Vous pouvez aussi afficher un motif pour vous aider à ajuster l'image projetée en utilisant la touche Test Pattern de la télécommande.

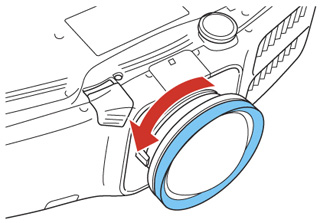

  2. Tournez avec précaution la bague de distorsion jusqu'au bout, dans le sens contraire des aiguilles d'une montre.


    Remarque: Veillez à ne pas décaler l'objectif à courte focale lors de l'ajustement afin d'éviter de déplacer l'image projetée.

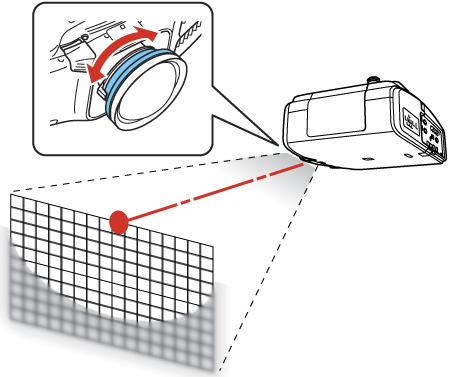

  3. Supportez le devant de l'objectif à l'aide d'une main, et utilisez l'autre main pour tourner doucement la bague de mise au point jusqu'à ce que le centre de l'image soit net.


  4. Tournez la bague de distorsion jusqu'à ce que les zones sur les bords de l'image soient nettes.


  5. Tournez la bague de mise au point à nouveau jusqu'à ce que l'image complète soit nette.
  6. Si le centre de l'image est flou, tournez la bague de distorsion de nouveau jusqu'à ce que cette zone soit nette.
