Correction de la forme d'une image à l'aide du paramètre Surface courbe

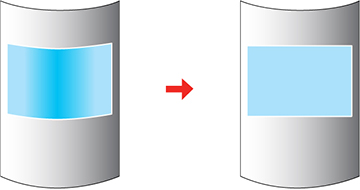

Vous pouvez utiliser le paramètre Surface courbe du projecteur pour ajuster la forme d'une image projetée sur une surface recourbée (PowerLite Pro G6870/G6970WU).

Remarque: Pour des résultats optimaux, projetez depuis le devant de l'écran vers une surface avec un rayon d'arc uniforme et avec l'objectif centré horizontalement en utilisant le décalage de l'objectif. L'image pourrait ne pas être uniformément nette même après avoir effectué les étapes suivantes.

Allumez le projecteur et affichez une image.
Remarque: Vous pouvez afficher un motif pour vous aider à ajuster l'image projetée en utilisant le menu Réglage.

Remarque: Vous pouvez aussi afficher un motif pour vous aider à ajuster l'image projetée en utilisant la touche Test Pattern de la télécommande.
Appuyez sur la touche Menu.
Sélectionnez ensuite le menu Réglage, puis appuyez sur Enter.
Sélectionnez le paramètre Corr. géométrique et appuyez sur Enter.
Sélectionnez le paramètre Surface courbe, puis appuyez sur Enter.
Remarque: Si un message de confirmation s'affiche, appuyez sur Enter.

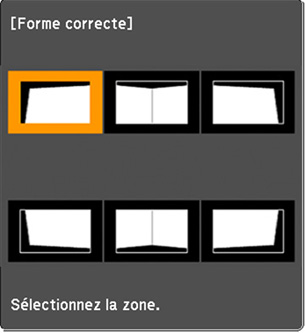

L'écran suivant s'affiche :
Sélectionnez le paramètre Forme correcte et appuyez sur Enter.
À l'aide des touches fléchées du projecteur ou de la télécommande, sélectionnez la zone que vous voulez corriger. Ensuite, appuyez sur Enter.

Remarque: Pour réinitialiser les ajustements, appuyez et maintenez enfoncée la touche Esc pendant au moins 2 secondes pour afficher un écran de réinitialisation. Puis, sélectionnez Oui.
À l'aide des touches fléchées du projecteur, ajustez la forme de l'image.

Remarque: Si le triangle d'ajustement devient gris, vous avez atteint l'ajustement maximal de cette direction.
Appuyez sur la touche Esc pour retourner à l'écran du menu Surface courbe.
Répétez les trois étapes précédentes pour ajuster d'autres zones de l'image. Si l'image s'agrandit ou se contracte, passez à la prochaine étape pour ajuster la linéarité.
Sélectionnez l'une des options suivantes à l'écran du menu Surface courbe :
- Linéarité horiz. : ajuste l'expansion ou la contraction horizontale.
- Linéarité verticale : ajuste l'expansion ou la contraction verticale.
Sélectionnez l'une des lignes affichées en tant que ligne de base et appuyez sur Enter. La ligne de base sélectionnée clignotera en rouge et blanc.
Ajustez la linéarité en effectuant les étapes suivantes :

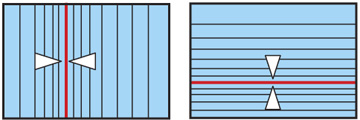

- Appuyez sur la touche fléchée de gauche pour contracter la distance entre les lignes les plus près de la ligne de base.

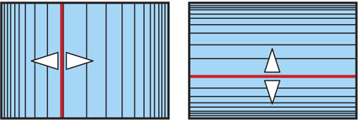

- Appuyez sur la touche fléchée de droite pour augmenter la distance entre les lignes les plus près de la ligne de base.
Une fois que vous avez terminé, appuyez sur la touche Menu.

Remarque: Si nécessaire, vous pouvez affiner les résultats de vos ajustements du réglage Surface courbe à l'aide du réglage Correction du point.
