Antes de
cargar papel en la impresora, revise y siga estas directrices sobre
la manipulación del papel para obtener los mejores resultados.
Precaución:
Cargue el papel justo antes de imprimir. Esto
ayuda a prevenir que los rodillos de presión dejen marcas en el
papel. Si el papel está arrugado, ondulado o doblado, puede causar
una obstrucción dentro de la impresora o tocar el cabezal de
impresión.
- Pulse el
botón
de
encendido y espere hasta que vea este mensaje en la pantalla
LCD: Cargue soporte. - Abra la
tapa frontal, sujete las lengüetas de las placas de sujeción del
papel y deslícelas hacia fuera.
Nota: Mueva las placas de sujeción del papel tal como se muestra; de lo contrario, el papel se podría dañar o no avanzar por la impresora.
- En la parte posterior del producto, afloje los seguros que fijan los topes del rollo y deslice los topes hacia afuera de modo que la distancia entre ellos sea más ancho que el ancho del papel. Luego, coloque los soportes del rollo para que queden centrados entre los topes del rollo.
- Observe de qué lado se enrolla el lado

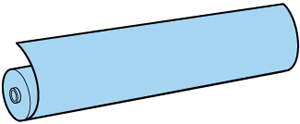

imprimible del papel: Lado
imprimible hacia fuera

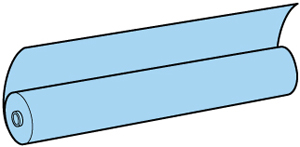

Lado imprimible hacia dento

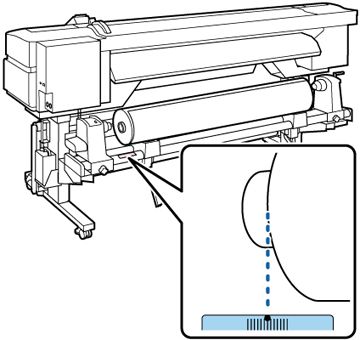

- Coloque el papel temporalmente en los
soportes del rollo y alinee el borde izquierdo del papel con la
posición indicada para ese tipo de papel en la etiqueta debajo del
rollo.
Nota: Si la etiqueta no muestra la posición de carga que necesita, márquela en la etiqueta. Asegúrese de seleccionar el ajuste de rollo de papel correcto en el panel de control del producto.

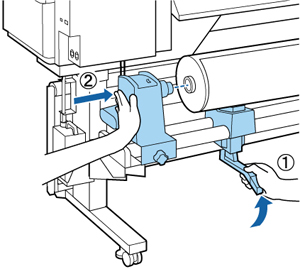

- En el lado izquierdo del producto,
suba la palanca de alzado para colocar el papel en la posición
adecuada. Luego, empuje el tope del rollo firmemente en el
portarrollos.
Nota: Si el rollo es demasiado pequeño para colocarlo en su lugar con la palanca de alzado, súbalo a los topes del rollo manualmente.

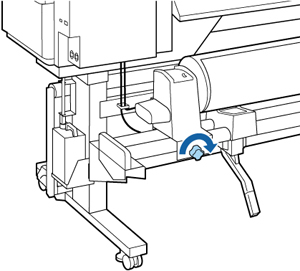

- Apriete el seguro del tope del rollo todo lo que pueda.

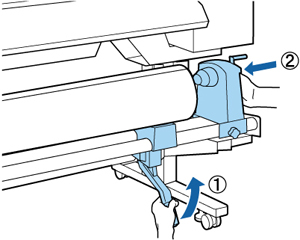

- En el lado derecho del producto, suba la palanca de alzado para colocar el papel en la posición adecuada. Luego, empuje el tope del rollo firmemente en el portarrollos.

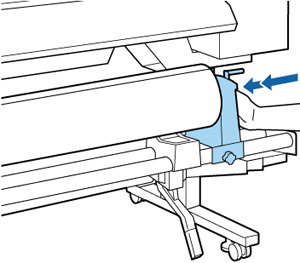

- Empuje el centro del tope dos veces
para insertarlo firmemente en el portarrollos.
Nota: Asegure que el tope del rollo esté insertado completamente en el portarrollos o es posible que el papel no avance correctamente y se podría caer durante la impresión, o podría causar la aparición de bandas en las impresiones.

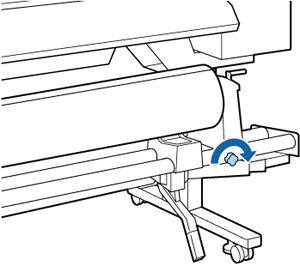

- Apriete el seguro del tope del rollo
todo lo que pueda.
Nota: Asegure que el seguro esté firmemente apretado o el tope del rollo se podría mover cuando esté imprimiendo, lo que puede causar que aparezcan bandas en sus impresiones.

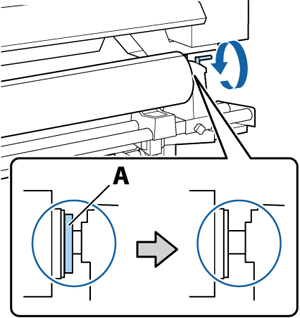

- Gire la manivela que se muestra a
continuación hasta que la pieza A quede oculta, luego deje de girar
la manivela.
Precaución:En cuanto la pieza A quede oculta, deje de girar la manivela; de lo contrario, podría dañar el tope del rollo. Si la pieza A aún se puede ver después de girar completamente la manivela, rebobine la manivela, afloje el seguro y vuelva a cargar el lado derecho del rollo en el producto.

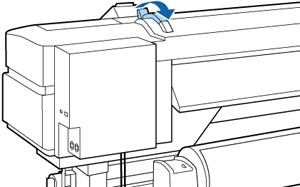

- Levante la palanca de carga del papel.

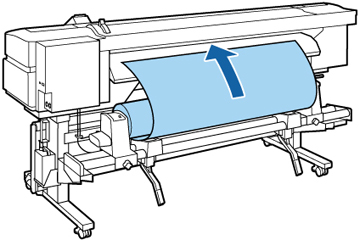

- Introduzca el papel por la abertura del producto.

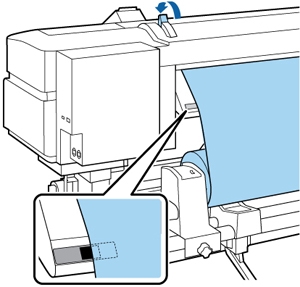

- Introduzca el papel hasta que pase el
rodillo de presión, baje la palanca de carga del papel y confirme
que el borde izquierdo del papel pase por encima de una parte del
cuadrado de la etiqueta de la guía de carga, tal como se muestra a
continuación.
Nota: Si el papel no pasa por encima del cuadrado marcado en la etiqueta, realice estos pasos en el orden inverso para retirar el papel y luego vuelva a cargarlo. No intente cambiar la posición de los topes del rollo cuando el papel esté cargado.

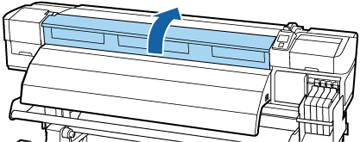

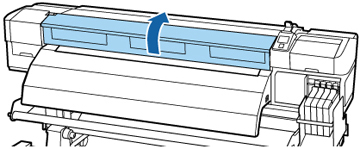

- Vaya a la parte delantera del producto y abra la tapa frontal.

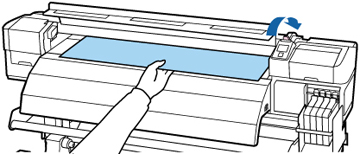

- Sujete el centro del papel y levante la palanca de carga del papel.

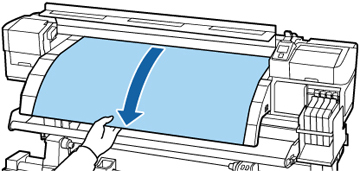

- Tire del papel hasta el borde delantero del post-calentador.

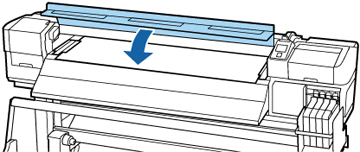

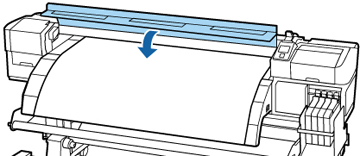

- Cierre la tapa frontal.

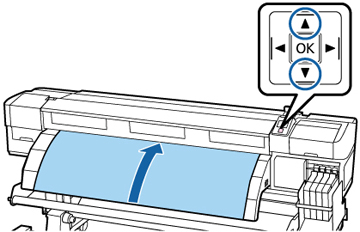

- Pulse el botón de flecha hacia arriba
o hacia abajo del panel de control para rebobinar el borde inicial
del papel hasta el borde de la tapa frontal. Compruebe que el papel
avance recto y tenso.
- Para papel con el lado imprimible hacia fuera, pulse el botón de flecha hacia arriba.
- Para papel con el lado imprimible hacia dentro, pulse el botón de flecha hacia abajo.
Nota: Para obtener los mejores resultados, pulse el botón de flecha derecha del panel del control para configurar el ajuste Succión dl Soporte en 2. - Abra la tapa frontal.

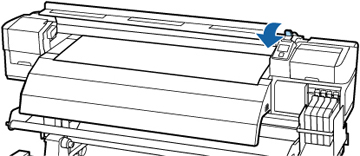

- Baje la palanca de carga del papel para que el papel no se mueva.

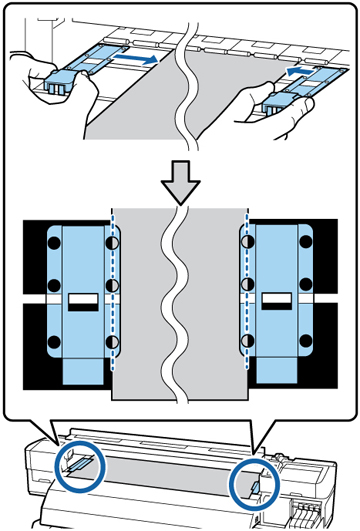

- Si tiene placas de sujeción
deslizantes, sujete las lengüetas de las placas y deslícelas hacia
los bordes del papel. Ajuste las placas de sujeción del papel para
que los orificios redondos que se muestran a continuación queden
centrados sobre los bordes del papel.
Precaución:Si el papel es más de 0,02 pulg. (0,4 mm) de ancho, deje las placas de sujeción del papel en los extremos del producto ya que podrían dañar el cabezal de impresión.Nota: Asegúrese de colocar las placas correctamente, tal como se muestra a continuación; de lo contrario, las impresiones pueden contener bandas, tonos irregulares o rayas. No utilice las placas de sujeción del papel si los bordes laterales de las impresiones están manchadas o rotas.
- Cierre la tapa frontal.
