Ajuste de la unidad de alimentación del papel

Se requieren dos personas para realizar el ajuste paralelo: una que se ubique enfrente de la impresora y la otra por detrás.
Nota: Antes de comenzar el procedimiento de ajuste paralelo, asegure que el producto esté nivelado y colocado sobre una superficie nivelada.
  1. Apague el producto.

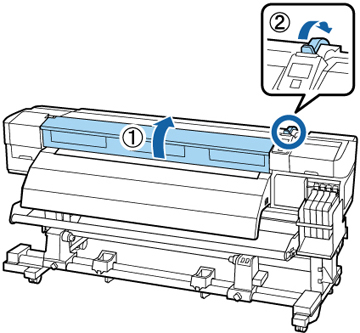

  2. Abra la tapa frontal y empuje la palanca de carga del papel hacia atrás.

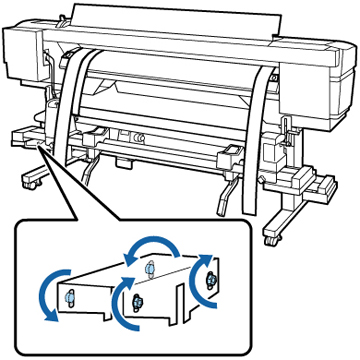

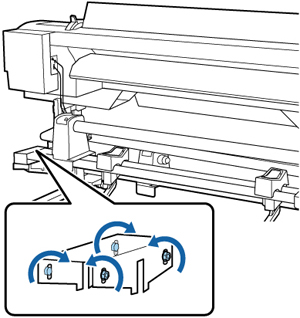

  3. Utilice la llave hexagonal grande para aflojar los cuatro tornillos de fijación en la parte posterior del producto, tal como se muestra a continuación.


  4. Desde la parte posterior del producto, introduzca las guías de ajuste izquierda y derecha en el recorrido del papel, tal como se muestra a continuación.

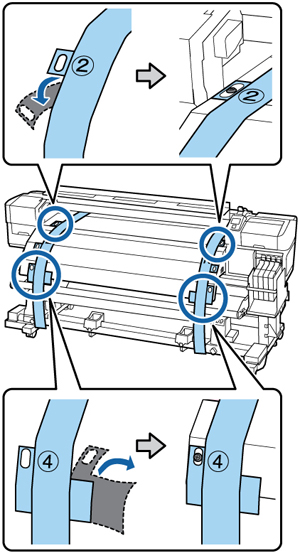

  5. Coloque las lengüetas sobre los tornillos de la parte posterior del producto y retire el papel protector para fijar las lengüetas.


    Nota: El adhesivo no daña la unidad de calentamiento.
  6. Coloque las lengüetas sobre los tornillos de la parte delantera del producto y fíjelas, tal como se muestra a continuación.


  7. En la parte posterior del producto, afloje los seguros de los topes del rollo y alinee el lado izquierdo del topo del rollo con el lado izquierdo del producto, tal como se muestra a continuación. Luego, apriete el seguro del tope del rollo para fijarlo en su lugar.


  8. Ajuste el tope del rollo derecho hasta que la distancia entre los dos sea más ancha que el portarrollos.

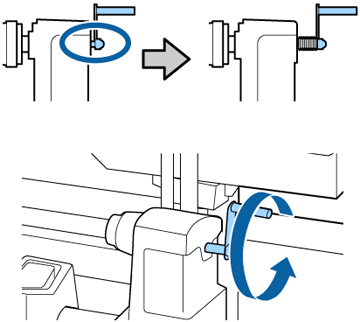

    Nota: Si empujó hacia el fondo el eje de la manivela del topo del rollo, gire la manivela hacia usted (hacia la izquierda) hasta que se detenga.

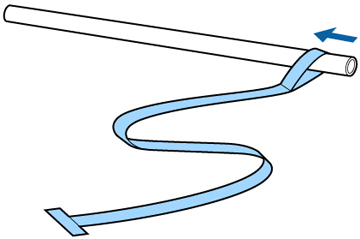

  9. Deslice el portarrollos en el acoplamiento del extremo de la herramienta de alineación.

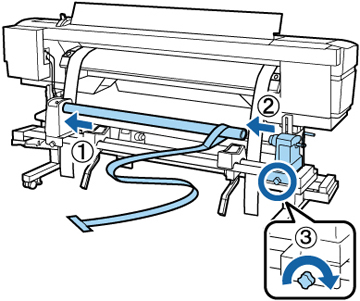

  10. Introduzca el portarrollos con la herramienta de alineación en el tope izquierdo del rollo. Luego, introduzca el tope derecho del rollo en el portarrollos y apriete el seguro del tope del rollo.

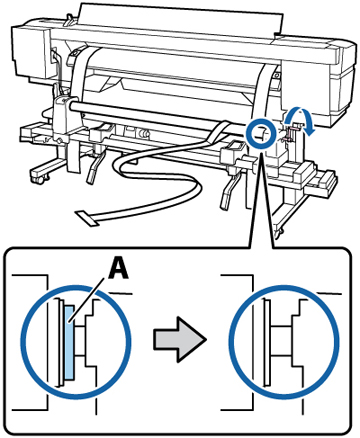

  11. Gire la manivela hasta que la pieza A de la ilustración quede insertada completamente, tal como se muestra a continuación.

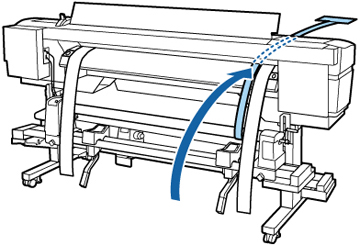

  12. Introduzca la herramienta de alineación dentro del producto.

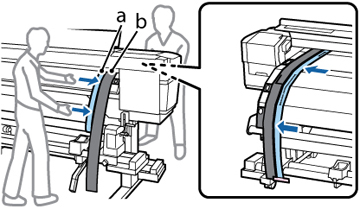

  13. Coloque la herramienta de alineación (a) junto a la guía de ajuste izquierda (b) y alinéelas en la parte frontal y posterior del producto.

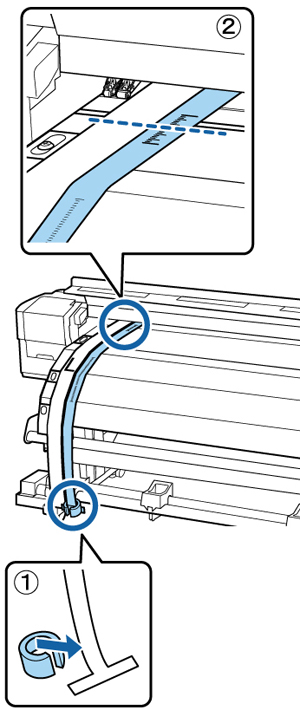

  14. Fije un contrapeso a la herramienta de alineación para mantenerla tensa. Anote dónde cruza la parte frontal de la línea blanca de la platina.

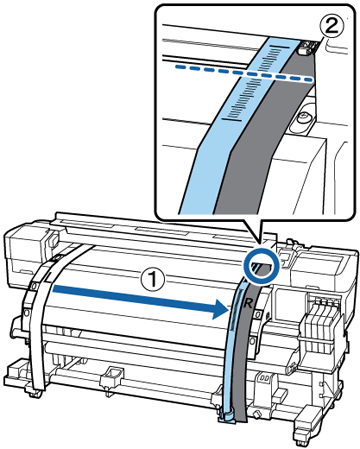

  15. Levante la herramienta de alineación y deslícela hacia el otro lado del producto, junto a la guía de ajuste derecha. Alinee la herramienta de alineación y la guía de ajuste en la parte frontal y posterior del producto. Anote dónde la herramienta de alineación cruza la parte frontal de la línea blanca de la platina.


  16. Realice una de las siguientes acciones:
    • Si la ubicación es distinta a la del lado izquierdo, vaya al siguiente paso.
    • Si es la misma a la del lado izquierdo, vaya al paso 18.

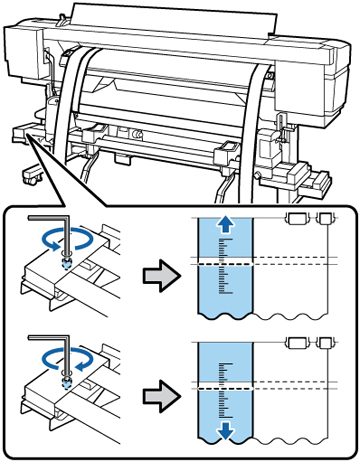

  17. Asegúrese de que los cuatro tornillos de montaje estén sueltos. Luego, pídale a la persona en la parte posterior del producto que gire el tornillo de ajuste plateado. Gire el tornillo hacia la izquierda para mover la línea hacia atrás y gírelo hacia la derecha para mover la línea hacia delante. La línea se moverá aproximadamente 1 mm con cada giro del tornillo.


    Siga girando el tornillo de ajuste plateado hasta que las medidas sean las mismas.
  18. Utilice la llave hexagonal grande para apretar por completo los cuatro tornillos de montaje.

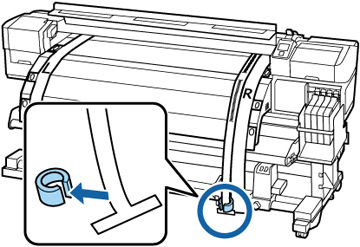

  19. En la parte frontal del producto, retire el contrapeso de la herramienta de alineación.

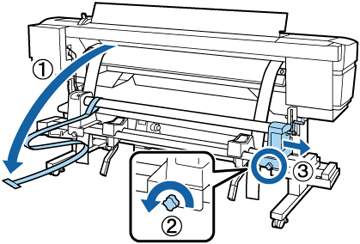

  20. Retire la herramienta de alineación desde la parte posterior del producto. Luego, afloje el seguro del tope derecho del rollo y deslice hacia fuera el tope derecho del rollo.

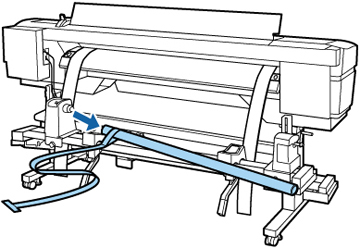

  21. Retire el portarrollos y la herramienta de alineación.


  22. Ahora realice el ajuste paralelo del rodillo de recogida automática.
