Después de
ajustar la unidad de alimentación de papel, necesita realizar un
procedimiento similar en el rodillo de recogida automática.
Se requieren dos personas para realizar el ajuste paralelo: una que se ubique enfrente de la impresora y la otra por detrás.

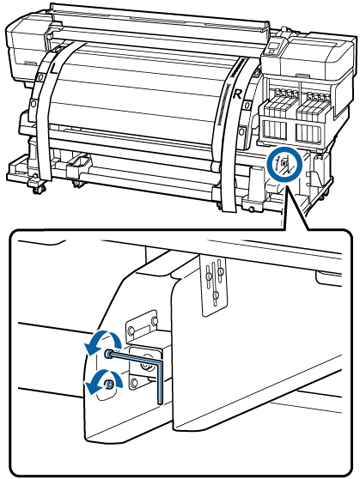

- Utilice la llave hexagonal grande para aflojar los cuatro tornillos de fijación en la parte frontal del producto, tal como se muestra a continuación.
- Afloje los seguros de los topes del portarrollos y mueva el tope izquierdo del portarrollos completamente hacia la izquierda. Alinee el borde interior del tope derecho del portarrollos con el borde exterior del post-calentador, luego apriete el seguro del tope derecho del portarrollos.

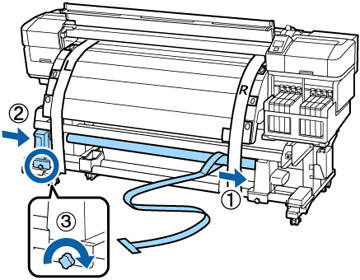

- Introduzca el portarrollos con la herramienta de alineación en el tope derecho del rollo. Luego, introduzca el soporte izquierdo en el portarrollos y apriete el seguro del soporte del portarrollos.

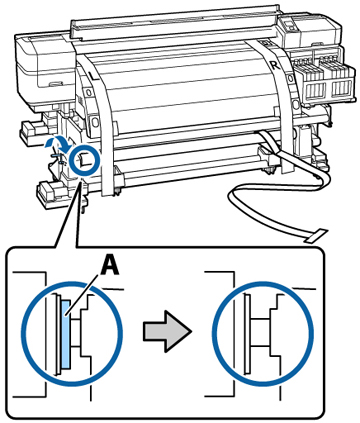

- Gire la manivela hasta que la pieza A de la ilustración quede insertada completamente, tal como se muestra a continuación.

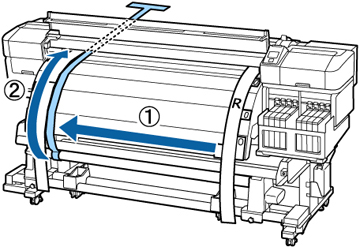

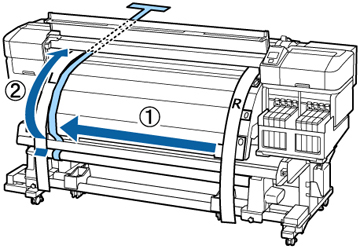

- Mueva la herramienta de alineación hacia el lado izquierdo e introdúzcala en el recorrido del papel entre la barra de guía del papel y el post-calentador.

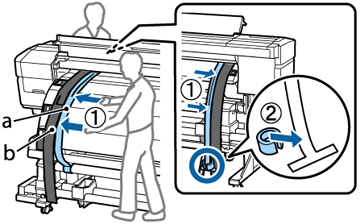

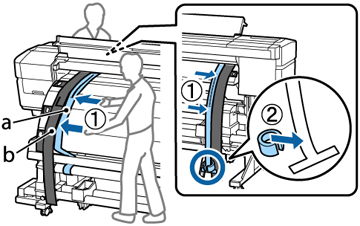

- Coloque la herramienta de alineación (a) junto a la guía de ajuste izquierda (b) y alinéelas en la parte frontal y posterior del producto. Luego, fije el contrapeso a la herramienta de alineación.

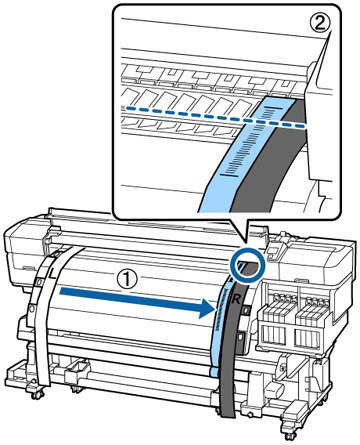

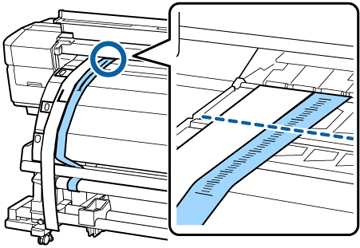

- Anote dónde la herramienta de alineación cruza la parte frontal de la línea blanca de la platina.

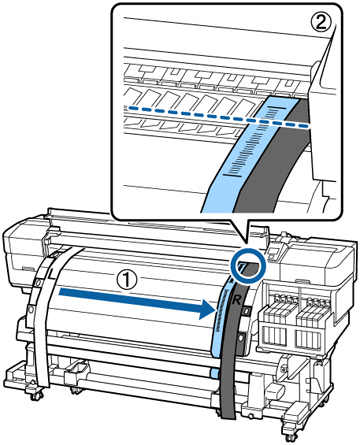

- Levante la herramienta de alineación y deslícela hacia el otro lado del producto, junto a la guía de ajuste derecha. Alinee la herramienta de alineación y la guía de ajuste en la parte frontal y posterior del producto. Anote dónde la herramienta de alineación cruza la parte frontal de la línea blanca de la platina.

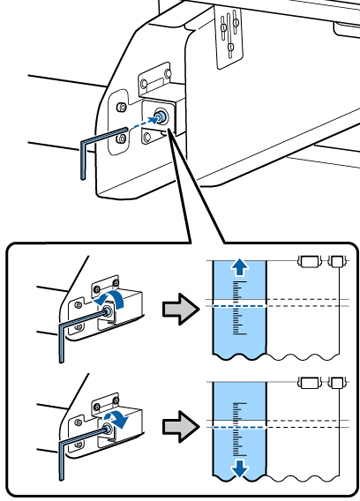

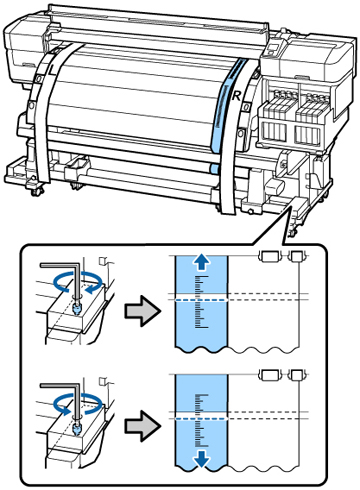

- Asegúrese de que los cuatro tornillos de montaje estén sueltos. Utilice la llave hexagonal grande para girar el tornillo de ajuste plateado hacia la izquierda para mover la línea hacia atrás y gírelo hacia la derecha para mover la línea hacia delante. La línea se moverá aproximadamente 1 mm con cada giro del tornillo. Siga girando el tornillo de ajuste plateado hasta que las medidas sean las mismas.

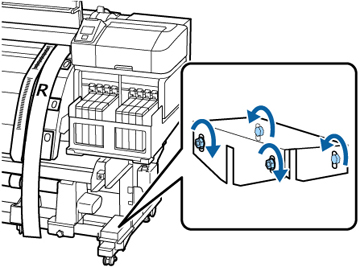

- Apriete completamente los cuatro tornillos del soporte derecho para fijarlo en su lugar.

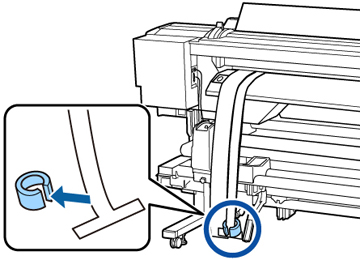

- Retire el contrapeso en la parte posterior de la impresora.
- Retire la herramienta de alineación desde la parte frontal del producto.
- Mueva la herramienta de alineación hacia el lado izquierdo e introdúzcala en el recorrido del papel entre la barra de guía del papel y el post-calentador.
- Coloque la herramienta de alineación (a) junto a la guía de ajuste izquierda (b) y alinéelas en la parte frontal y posterior del producto. Luego, fije el contrapeso a la herramienta de alineación.
- Anote dónde la herramienta de alineación cruza la parte frontal de la línea blanca de la platina.
- Levante la herramienta de alineación y deslícela hacia el otro lado del producto, junto a la guía de ajuste derecha. Alinee la herramienta de alineación y la guía de ajuste en la parte frontal y posterior del producto. Anote dónde la herramienta de alineación cruza la parte frontal de la línea blanca de la platina.

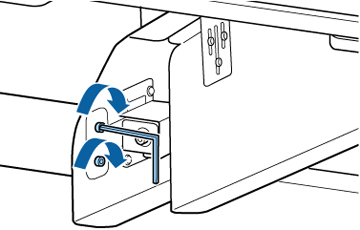

- Utilice la llave hexagonal pequeña para aflojar los dos tornillos.
- Realice ajustes con la llave hexagonal grande mientras sujeta la barra de guía del papel. Gire el tornillo de ajuste hacia la izquierda para mover la línea hacia atrás y gírelo hacia la derecha para mover la línea hacia delante. La línea se moverá aproximadamente 1 mm con cada giro del tornillo. Siga girando el tornillo de ajuste plateado hasta que las medidas sean las mismas.
- Utilice la llave hexagonal pequeña para apretar los dos tornillos.
- Retire el contrapeso en la parte posterior de la impresora.

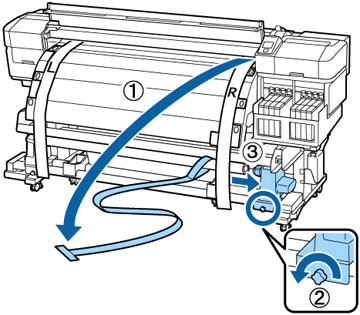

- Retire la herramienta de alineación desde la parte frontal del producto. Luego, afloje el seguro del tope del rollo y retire el tope derecho del rollo.

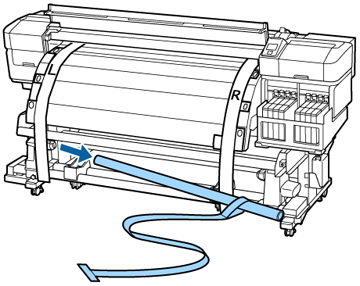

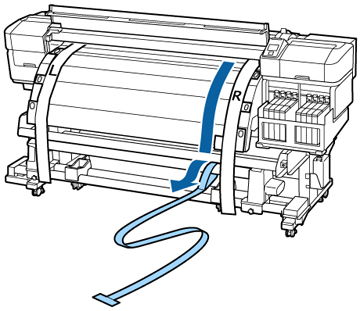

- Retire el portarrollos y la herramienta de alineación.

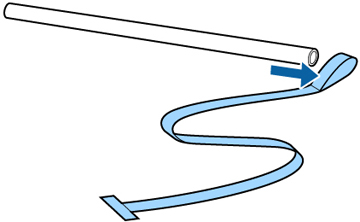

- Retire la herramienta de alineación del portarrollos.

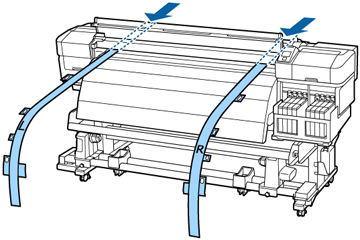

- Retire las guías de ajuste del producto.
