Antes de
carregar papel na sua impressora, revise e siga as instruções de
manuseio de mídia para obter os melhores resultados.
Cuidado:
Aguarde até logo antes de imprimir para
carregar papel. Isso previne vincos no papel que podem ser causados
pelos roletes de pressão. Papel vincado, ondulado ou enrolado pode
causar obstruções dentro da impressora ou entrar em contato com o
cabeçote de impressão.
- Aperte o
botão
ligar e aguarde até que veja esta
mensagem no visor LCD: Coloque

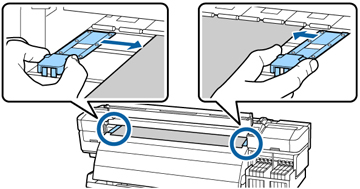

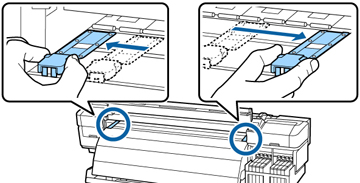

suporte. - Abra a
tampa frontal, segure as linguetas nas placas de suporte do papel e
deslize-as para fora do caminho.
Observação: Mova as placas de suporte do papel conforme mostrado, ou o seu papel pode ser danificado ou não carregar na impressora.

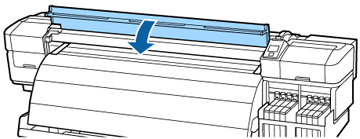

- Feche a tampa frontal.

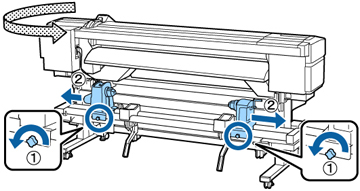

- Na parte traseira do produto, solte os parafusos de fixação do suporte do rolo e deslize os suportes do rolo para além da largura do papel. Depois centre os apoios do rolo entre os suportes do rolo.
- Observe em qual direção o lado
imprimível do papel está enrolado. Lado imprimível virado para fora
Lado imprimível virado para dentro

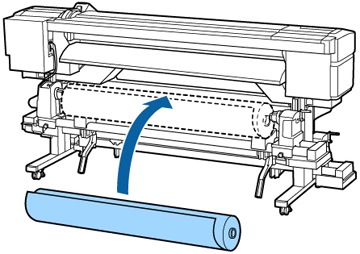

- Coloque seu papel temporariamente no apoio do rolo.

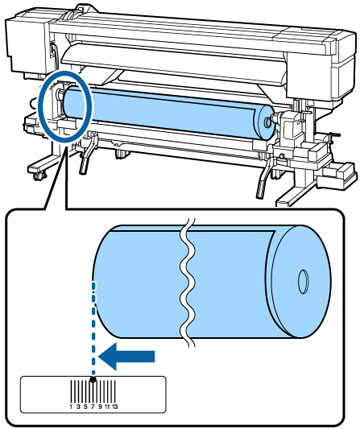

- Alinhe a borda esquerda do papel com a
posição para aquele papel na etiqueta abaixo do rolo.
Observação: Se a etiqueta não tiver a posição de carregamento necessária, marque-a na etiqueta. Certifique-se de selecionar as configuração correta de tipo de rolo no painel de controle do produto.

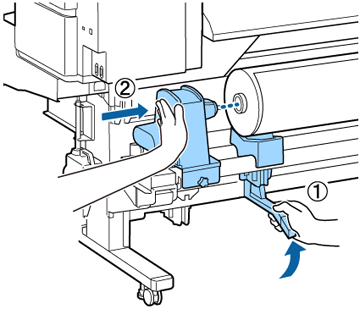

- Na lateral esquerda do produto,
levante a alavanca de elevação para elevar o papel para a posição
correta. Depois empurre firmemente o suporte do rolo para dentro do
núcleo do rolo.
Observação: Se o seu rolo for muito pequeno para elevar usando a alavanca de elevação, levante-o manualmente para colocá-lo nos suportes do rolo.

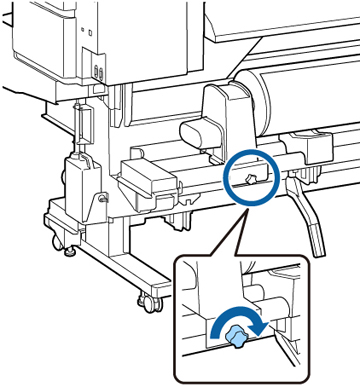

- Aperte o parafuso de fixação do suporte do rolo até que ele não gire mais.

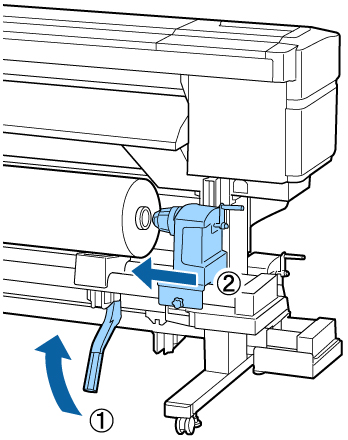

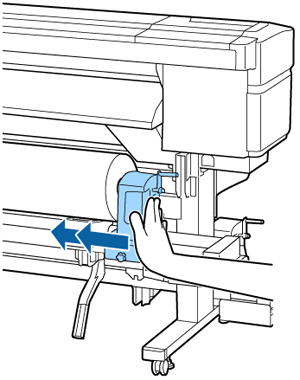

- Na lateral direita do produto, levante a alavanca de elevação para elevar o papel para a posição correta. Depois empurre firmemente o suporte do rolo para dentro do núcleo do rolo.
- Empurre o centro do suporte do rolo
duas vezes para inseri-lo seguramente no núcleo do rolo.
Observação: Certifique-se de que o suporte do rolo está inserido completamente no núcleo do rolo ou o papel pode não ser alimentado corretamente e deslizar durante a impressão, ou pode causar faixas nos impressos.

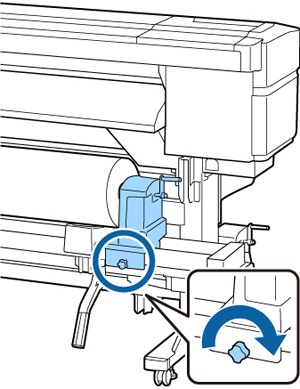

- Aperte o parafuso de fixação do
suporte do rolo até que ele não gire mais.
Observação: Certifique-se de que o parafuso de fixação está completamente preso ou o suporte do rolo pode se mover durante a impressão, causando faixas nos impressos.

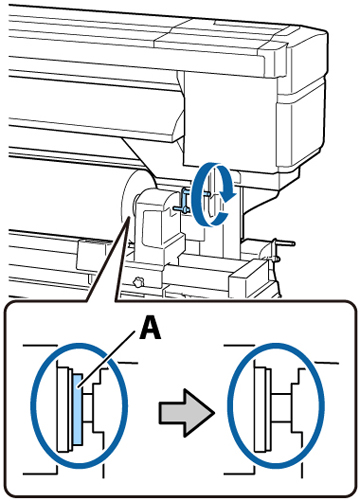

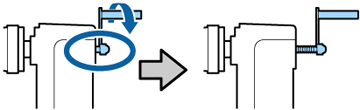

- Gire a alavanca mostrada aqui até que
a parte A esteja escondida e então pare de girar a alavanca.
Cuidado:Depois que a parte A estiver escondida, não gire mais a alavanca ou pode danificar o suporte do rolo. Se a parte A continuar visível depois de girar a alavanca completamente, gire a alavanca para trás, solte o parafuso de fixação e recarregue o lado direito do rolo no produto.

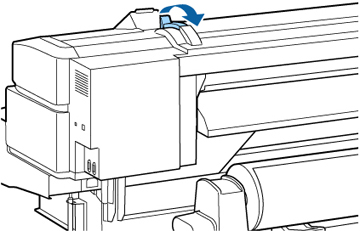

- Ponha para cima a chave de carregamento do papel.

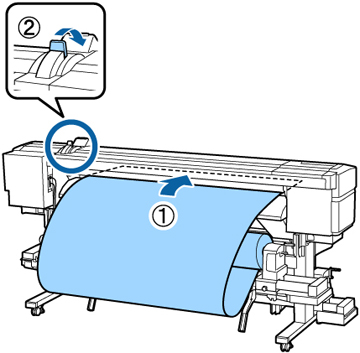

- Insira aproximadamente 30 cm de papel na abertura do produto, depois coloque para baixo a chave de carregamento do papel.

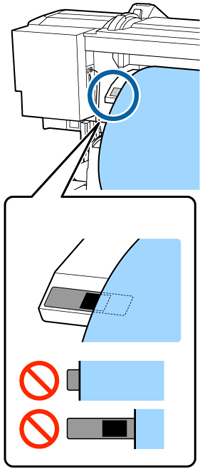

- Confirme que a borda esquerda do papel
passe por cima de uma parte do quadrado na etiqueta de guia de
carregamento conforme mostrado aqui.
Observação: Se o papel não passar por cima do quadrado marcado na etiqueta, reverta esses passos para remover o papel e recarregá-lo. Não reposicione os suportes do rolo enquanto o papel é carregado.

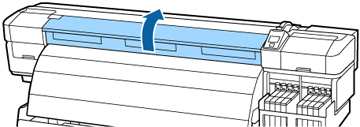

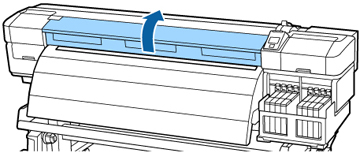

- Na parte da frente do produto, abra a tampa frontal.

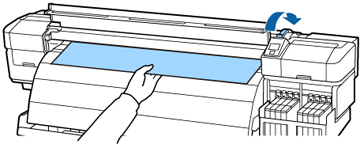

- Segure o papel no centro e coloque para cima a chave de carregamento do papel.

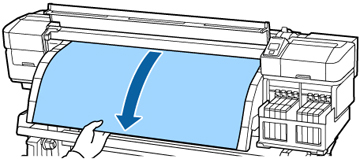

- Puxe o papel diretamente para a frente, para a borda da frente do aquecedor posterior.
- Feche a tampa frontal.

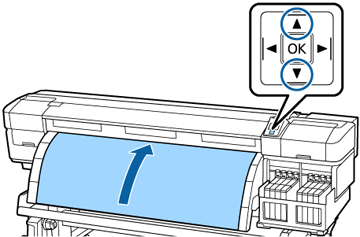

- Aperte o botão de seta para cima ou
para baixo no painel de controle para rebobinar a borda principal
do papel para a borda da tampa frontal. Depois se certifique de que
o papel está alimentado reto e esticado.
- Para papel com o lado imprimível virado para fora, aperte o botão de seta para cima.
- Para papel com o lado imprimível virado para dentro, aperte o botão de seta para baixo.
Observação: Para obter os melhores resultados, aperte o botão de seta para a direita no painel de controle para configurar Sucção do Suporte como 2. - Abra a tampa da frente.

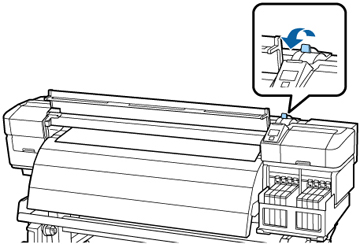

- Abaixe a chave de carregamento do papel para segurar o papel no lugar.
- Segure as linguetas nas placas de
suporte do papel nos dois lados e mova as placas para as bordas do
papel.
Cuidado:Se o papel tiver uma espessura maior do que 0,4 mm, deixe as placas de suporte do papel nas laterais do produto ou elas podem danificar o cabeçote de impressão.

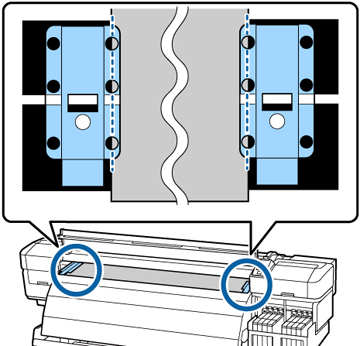

- Ajuste as placas de suporte do papel
para que os buracos redondos mostrados aqui fiquem centrados sobre
as bordas do papel.
Observação: Certifique-se de posicionar corretamente as placas de suporte do papel conforme mostrado aqui ou os seus impressos podem apresentar faixas, cores desiguais ou listras. Não use as placas de suporte do papel se os lados dos impressos estiverem borrados ou rasgados.

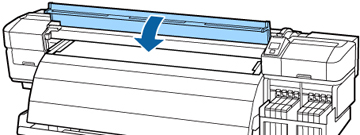

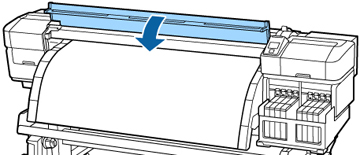

- Feche a tampa frontal.
