Certas partes são identificadas com um código de letra e número.
Se houver papel preso ou algum erro, use esses códigos para
localizar e corrigir o problema.

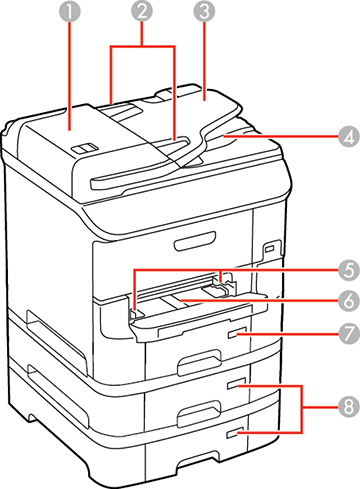

1 |
Tampa do AAD (F) |
2 |
Guias da borda do AAD |
3 |
Bandeja de entrada do AAD (F) |
4 |
Bandeja de coleta do AAD |
5 |
Guias da borda do alimentador frontal |
6 |
Alimentador frontal (B2) |
7 |
Gaveta de papel 1 (C1) |
8 |
Gavetas de papel 2 e 3 (C2 e C3; opcional) |

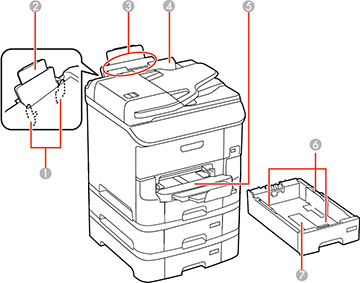

1 |
Guias da borda do alimentador
traseiro |
2 |
Suporte de papel e extensão |
3 |
Alimentador traseiro (B1) |
4 |
Protetor do alimentador |
5 |
Bandeja de coleta |
6 |
Guias da borda da gaveta de papel |
7 |
Gaveta de papel |
