Configuration de mosaïque

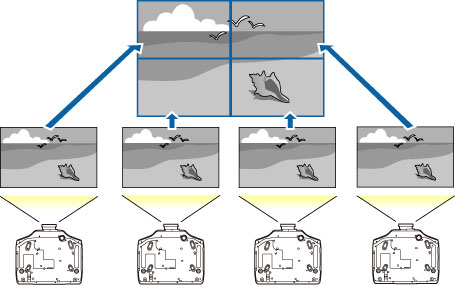

Vous pouvez projeter la même image depuis plusieurs projecteurs afin de créer une seule grande image. Vous pouvez utiliser jusqu'à neuf projecteurs.


  1. Réglez un identificateur pour chaque projecteur et ajustez la position des images projetées.
  2. Ajustez les zones superposées de l'écran en utilisant le paramètre Superposition bords.
  3. Sélectionnez le menu Avancé et appuyez sur Enter.
  4. Sélectionnez le menu Projection multiple, puis appuyez sur Enter.
  5. Sélectionnez le menu Mosaïque et appuyez sur Enter.
  6. Sélectionnez le menu Disposition puis appuyez sur Enter.
  7. Indiquez le nombre de projecteurs pour les paramètres Rangée et Colonne, sélectionnez Valid., et appuyez sur Enter.
  8. Ajustez les paramètres Superposition bords et Disposition pour chaque projecteur utilisé pour la mosaïque.
  9. Sélectionnez le menu Config. emplacement et appuyez sur Enter.

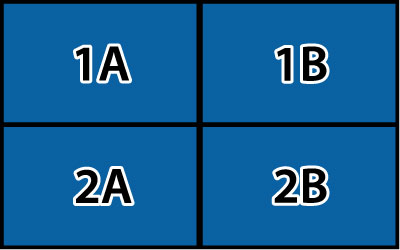

  10. Réglez la position de chaque image projetée sous Ordre des rangées et Ordre des colonnes. Ordre des rangées : place les écrans de haut en bas, en commençant par 1 dans le haut.

    Ordre des colonnes : place les écrans de gauche à droite en commençant par A à gauche.



  11. Choisissez le signal d'entrée et projetez une image.
  12. Sélectionnez Avancé > Projection multiple > Mise à l'échelle, sélectionnez Automatique et appuyez sur Enter. Les plages de la découpe et de la mise à l'échelle sont réglées automatiquement en fonction de la largeur de superposition.
  13. Réglez précisément les zones superposées des écrans en utilisant Superposition bords ou l'un des autres outils de correction de la distorsion.
