Réglage de la convergence des couleurs (alignement des panneaux)

Vous pouvez utiliser la fonctionnalité Align. des panneaux afin de régler manuellement la convergence des couleurs (soit l'alignement des couleurs rouge, vert et bleu) dans l'image projetée.

Remarque: Laissez le projecteur se réchauffer pendant au moins 10 à 15 minutes et assurez-vous que l'image est nette avant d'utiliser la fonctionnalité Align. des panneaux. L'image projetée doit avoir un format d'au moins 60 po (152 cm) en diagonale et la surface de projection ne doit pas être colorée ou texturée; sinon il pourrait être difficile d'aligner les grilles d'ajustement.

Appuyez sur la touche Menu.
Sélectionnez ensuite le menu Avancé, puis appuyez sur Enter.
Sélectionnez le paramètre Affichage et appuyez sur Enter.
Sélectionnez le paramètre Align. des panneaux et appuyez sur Enter.
Appuyez sur Enter et sélectionnez On.
Appuyez sur Esc.
Sélectionnez le paramètre Sélect. couleur et choisissez l'une de ces options :
- R pour régler la convergence de la couleur rouge.
- B pour régler la convergence de la couleur bleue.
Remarque: Vous pouvez seulement ajuster la convergence de la couleur rouge ou bleue; vous ne pouvez pas ajuster le panneau de couleur vert standard.
Sélectionnez le paramètre Couleur du motif et appuyez sur Enter.
Sélectionnez le motif que vous souhaitez utiliser et appuyez sur Esc.

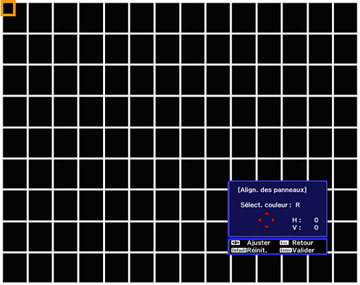

Sélectionnez Démarrer réglages et appuyez deux fois sur Enter. L'écran suivant s'affiche :
Utilisez les touches fléchées de la télécommande pour régler l'alignement des couleurs dans le coin de l'écran mis en surbrillance avec une case orange.
Appuyez sur la touche Enter pour passer au coin suivant de l'écran.

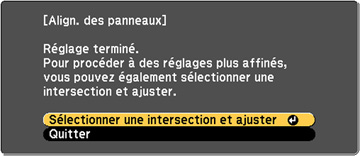

Lorsque vous avez terminé le réglage de chaque coin de l'écran, appuyez sur Enter. L'écran suivant s'affiche :
Effectuez l'une des étapes suivantes :
- Si l'alignement des panneaux du projecteur est correct, sélectionnez Quitter et appuyez sur Enter pour revenir au menu Align. des panneaux.
- Si vous devez effectuer des réglages de l'alignement des panneaux supplémentaires pour votre projecteur, choisissez Sélectionner une intersection et ajuster et appuyez sur Enter. Utilisez les touches fléchées de la télécommande pour mettre en surbrillance le coin d'une case qui est mal alignée et appuyez sur Enter pour régler la convergence des couleurs. Répétez cette étape au besoin.
