Ajuste de la posición de la imagen con el desplazamiento de la lente

Si no puede instalar el proyector directamente enfrente de la pantalla, puede ajustar la posición de la imagen proyectada utilizando la función de desplazamiento de la lente.
Nota: Para conseguir la máxima precisión, espere 20 minutos después de encender el proyector antes de ajustar el enfoque, el zoom y el desplazamiento de la lente. La función de desplazamiento de la lente no es compatible con la lente ELPLR04.
  1. Encienda el proyector y proyecte una imagen.
  2. Pulse el botón Lens Shift del control remoto o el botón Lens del panel de control.
  3. Pulse los botones de flecha para ajustar la posición de la imagen proyectada, según sea necesario.

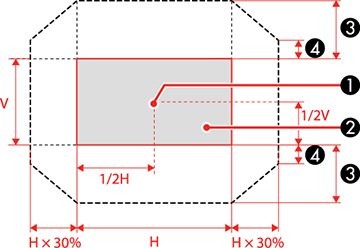

    Pro L1100U/L1200U/L1300U/L1405U - Lente ELPLU03, ELPLU04, ELPLW05, ELPLW06, ELPLM08, ELPLM09, ELPLM10, ELPLM11 o ELPLL08



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 67%; alcance máximo cuando está realizando la coincidencia de pantallas: V × 44% (ELPLU03), V ×51% (ELPLM09)
    4 Alcance máximo cuando se desplaza la lente horizontalmente por completo: V × 19%; alcance máximo cuando está realizando la coincidencia de pantallas: V × 64% (ELPLU03)

    Pro L1100U/L1200U/L1300U/L1405U - Lente ELPLX01



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 17%
    Nota: No puede mover la imagen hacia arriba cuando se ha desplazado la lente horizontalmente por completo.

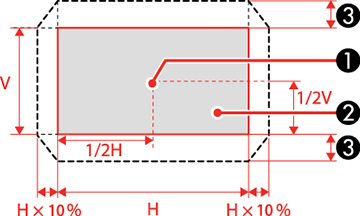

    Pro L1500U/L1505U - Lente ELPLU03 o ELPLW05



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 24%; alcance máximo cuando está realizando la coincidencia de pantallas: V × 11% (ELPLU03)
    Nota: No puede mover la imagen hacia arriba cuando se ha desplazado la lente horizontalmente por completo.

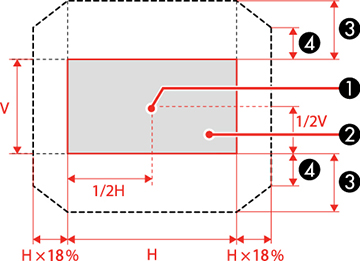

    Pro L1500U/L1505U - Lente ELPLU04, ELPLW06, ELPLM09, ELPLM10, ELPLM11 o ELPLL08



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 60%; alcance máximo cuando está realizando la coincidencia de pantallas: V × 40% (ELPLU04)
    4 Alcance máximo cuando se desplaza la lente horizontalmente por completo: V × 31%
  4. Cuando termine, pulse el botón Esc del panel de control o del control remoto.
Nota: Cuando ajuste la altura de la imagen, coloque la imagen en una posición inferior a donde desea que esté y luego muévala hacia arriba. Esto ayudará a evitar que la imagen se mueva hacia abajo después de ajustarla. La imagen se ve más clara cuando la lente está en la posición de inicio. Para mover la lente a la posición de inicio, pulse y mantenga presionado el botón Lens Shift del control remoto o el botón Lens del panel de control durante por lo menos tres segundos.
Tema principal: Uso de las funciones básicas del proyector
