Ajuste da posição da imagem usando o deslocamento da lente

Se você não puder instalar o projetor diretamente em frente à tela, você pode ajustar a posição da imagem projetada usando a função de deslocamento da lente.

Observação: Aguarde 20 minutos depois de ligar o projetor para configurar o foco, o zoom e o deslocamento da lente, para maior precisão. O deslocamento da lente não é suportado pela lente ELPLR04.

Ligue o projetor e exiba uma imagem.
Aperte o botão Lens Shift no controle remoto ou o botão Lens no painel de controle.

Aperte os botões de seta para ajustar a posição da imagem projetada, conforme necessário.

Lente Pro L1100U/L1200U/L1300U/L1405U - ELPLU03, ELPLU04, ELPLW05, ELPLW06, ELPLM08, ELPLM09, ELPLM10, ELPLM11 ou ELPLL08

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 67%; distância máxima quando estiver executando a correspondência de tela: V × 44% (ELPLU03), V ×51% (ELPLM09)
4	Distância máxima quando a lente é deslocada horizontalmente até o fim: V × 19%; distância máxima quando estiver executando uma correspondência de tela: V × 64% (ELPLU03)

Lente Pro L1100U/L1200U/L1300U/L1405U - ELPLX01

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 17%

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

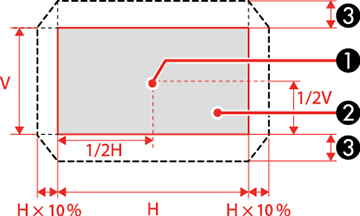

Lente Pro L1500U/L1505U - ELPLU03 ou ELPLW05

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 24%; distância máxima quando estiver executando a correspondência de tela: V × 11% (ELPLU03)

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

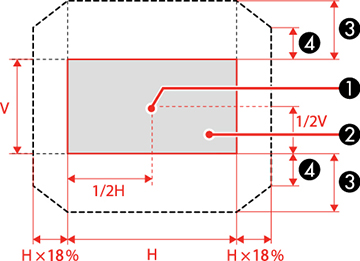

Lente Pro L1500U/L1505U - ELPLU04, ELPLW06, ELPLM09, ELPLM10, ELPLM11 ou ELPLL08

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 60%; distância máxima quando estiver executando a correspondência de tela: V × 40% (ELPLU04)
4	Distância máxima quando a lente é deslocada horizontalmente até o fim: V × 31%

Quando terminar, pressione o botão Esc no painel de controle ou no controle remoto.

Observação: Quando ajustar a altura da imagem, posicione a imagem mais abaixo de onde quiser que ela apareça e depois mova a imagem para cima. Isso previne que a imagem se desloque para baixo depois de ser ajustada. A imagem fica mais nítida quando a lente está na posição inicial. Para mover a lente para a posição inicial, aperte e segure o botão Lens Shift no controle remoto ou o botão Lens no painel de controle por pelo menos três segundos.
