Composants du transmetteur WirelessHD

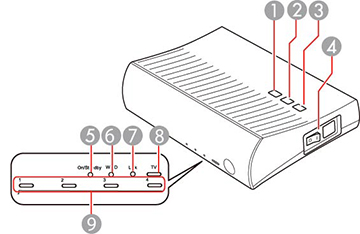

Avant



1 Touche de mise sous tension (allume ou éteint le transmetteur)
2 Touche Input (permet de passer d'une source d'image à une autre)
3 Touche WiHD/Pass (permet de sélectionner un signal de sortie reliant le projecteur à un périphérique d'affichage connecté au port HDMI Out du transmetteur)
4 Interrupteur d'alimentation (allume ou éteint le transmetteur)
5 Témoin On/Standby (clignote lors de la mise sous tension; s'allume lorsque le transmetteur est allumé)
6 Témoin WiHD (s'allume lors de la transmission d'un signal sans fil au projecteur)
7 Témoin Link (s'allume lorsque le transmetteur est connecté au projecteur; la lumière orange clignote quand le transmetteur cherche le projecteur ou est en mode attente)
8 Témoin TV (s'allume lorsque le port HDMI Out est sélectionné comme sortie)
9 Témoins 1-4 (HDMI1 à HDMI4) (s'allume lorsque le port est projeté)

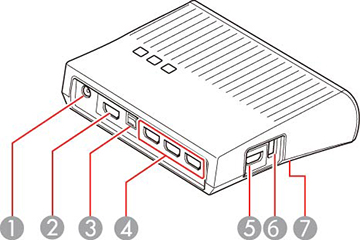

Arrière



1 Port d'entrée CA (permet de brancher l'adaptateur CA)
2 Port HDMI Out (permet de connecter le transmetteur à des périphériques d'affichage tels qu'un téléviseur)
3 Port Optical Audio-Out (permet de connecter le transmetteur à des périphériques au moyen d'un port d'entrée audio numérique optique)
4 Ports d'entrée HDMI1-HDMI3 (permet de connecter le transmetteur à des périphériques d'entrée)
5 Port HDMI4 (permet de connecter le transmetteur à votre périphérique d'entrée; prend en charge les connexions MHL)
6 Port de chargement des lunettes 3D (permet de brancher un câble USB pour charger les lunettes 3D)
7 Touche Setup (appuyez dessus durant 5 secondes pour réinitialiser les paramètres du transmetteur)
