Placez le transmetteur WirelessHD selon la distance et les angles indiqués ici. Veillez à ce que la partie avant du transmetteur WirelessHD soit orientée face à la partie avant du projecteur. Placez le transmetteur WirelessHD sur une étagère en bois ou à tout autre endroit qui n’empêche pas la transmission des signaux.

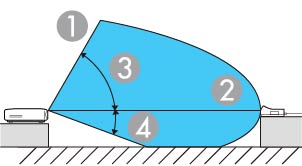

À la verticale (sur une surface)
| 1 | 16 pi (5 m) |
| 2 | 32 pi (10 m) |
| 3 | 60° |
| 4 | 30° |

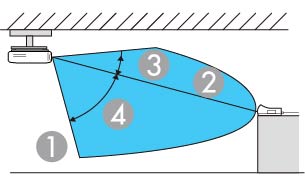

À la verticale (inversé au plafond)
| 1 | 16 pi (5 m) |
| 2 | 32 pi (10 m) |
| 3 | 30° |
| 4 | 60° |
À l'horizontale
| 1 | 16 pi (5 m) |
| 2 | 32 pi (10 m) |
| 3 | 70° |
| 4 | 45° |
Au moment de placer le transmetteur WirelessHD, veuillez noter ceci :
- La portée de transmission sans fil dépend de l’endroit d’installation et des matériaux du mobilier et des murs avoisinants. Les valeurs indiquées ici ne sont fournies qu’à titre de référence.
- Le projecteur ne peut pas communiquer à travers des murs.
- Lors de la vérification des opérations, placez le projecteur et le transmetteur WirelessHD à proximité l’un de l’autre et veillez à ce qu’il n’y ait pas d’autres projecteurs fonctionnant à proximité.
- En fonction de la puissance de la réception, les informations de couleur de l’image peuvent être automatiquement ignorées afin d’éviter les interruptions et d’assurer une connexion constante. Pour éviter toute détérioration de la qualité d'image, modifiez la position du transmetteur WirelessHD de manière à ce que la Réception vidéo soit la meilleure possible. S'il n'y a aucune image d'entrée, le paramètre Réception vidéo affiche 0%, même si le projecteur et le transmetteur sont connectés.
- La sensibilité de la réception peut varier selon la résolution de l'image entrée.
