Troque os
cilindros do scanner quando uma mensagem de substituição for
exibida no computador. Verifique o contador do rolamento do scanner
para ver quando será necessário substituir os rolamentos.
Observação: As
ilustrações mostram o ES-300W, mas as instruções são as mesmas para
o ES-200.
- Puxe a borda da tampa do scanner firmemente na marca de seta para abri-la.

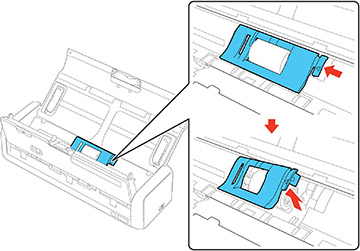

- Aperte a lingueta da tampa do cilindro de recolhimento para baixo e puxe a tampa para removê-la.

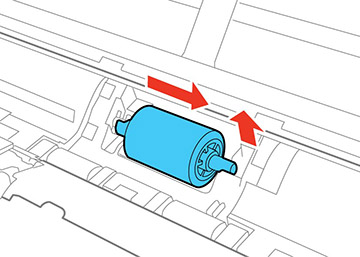

- Deslize o rolamento de captação para a direita e o remova.

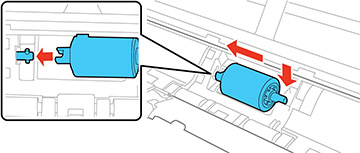

- Para instalar um cilindro de recolhimento novo, alinhe a ranhura na unidade do cilindro e deslize-a para a esquerda. Aperte para prender o cilindro.

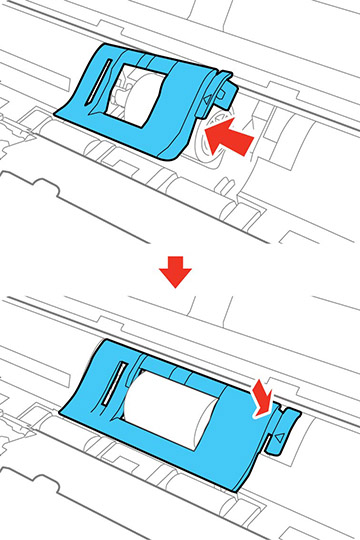

- Alinhe a borda esquerda da tampa do
cilindro de recolhimento com as ranhuras, conforme mostrado, e
aperte-a até que ouça um "clique" e ela trave no lugar.
Observação: Se não conseguir fechar a tampa, o cilindro de recolhimento não está instalado corretamente. Remova a unidade do cilindro e reinstale-o. Depois tente fechar a tampa novamente.
- Aperte as guias nas laterais da almofada de separação e puxe para cima para removê-la.

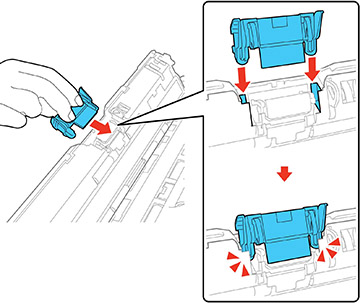

- Para instalar uma almofada de separação nova, deslize-a na ranhura conforme mostrado e empurre-a até que ouça um "clique" e ela trave no lugar.
