Correção do formato da imagem usando H/V Keystone

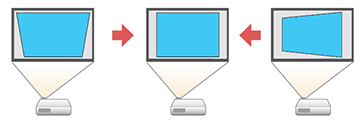

Você pode usar a configuração de H/V Keystone do projetor para corrigir o formato de uma imagem retangular que esteja irregular nos lados.


Observação: Você não pode combinar a correção H/V Keystone com outros métodos de ajuste de imagem.
  1. Ligue o projetor e exiba uma imagem.
    Observação: Você pode exibir um padrão para ajudar a ajustar a imagem projetada usando o menu Definição.
    Observação: Você também pode exibir um padrão para ajudar a ajustar a imagem projetada usando o botão Test Pattern no controle remoto.
  2. Pressione o botão Menu.
  3. Selecione o menu Definição e pressione Enter.


  4. Selecione a opção Correção Geométrica e aperte Enter.
    Observação: Você também pode acessar a tela de ajuste geométrico se apertar o botão Geometry no controle remoto ou o botão de seta para cima no painel de controle.

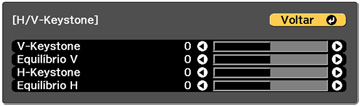

  5. Selecione a configuração H/V-Keystone e pressione Enter. Em seguida pressione Enter novamente. Você vê a tela de ajuste H/V-Keystone:


  6. Use os botões de seta no projetor ou no controle remoto para selecionar entre correção de distorção vertical e horizontal para ajustar o formato da imagem conforme necessário.

    V-Keystone



    Equilíbrio V



    H-Keystone



    Equilíbrio H



  7. Quando terminar, pressione Esc. Depois da correção, sua imagem será ligeiramente menor.
Tema principal: Formato da imagem
