Réglage de la convergence des couleurs (alignement des panneaux)

Vous pouvez utiliser la fonctionnalité Align. des panneaux afin de régler manuellement la convergence des couleurs (soit l'alignement des couleurs rouge, vert et bleu) dans l'image projetée.

Remarque: Laissez le projecteur se réchauffer pendant au moins 10 à 15 minutes et assurez-vous que l'image est nette avant d'utiliser la fonctionnalité Align. des panneaux. Pour de meilleurs résultats, projetez une image dont la diagonale mesure au moins 60 po (152 cm) sur une surface de projection qui n'est pas colorée ni texturée.

Mettez le projecteur sous tension.
Appuyez sur la touche Menu.
Sélectionnez ensuite le menu Réglage, puis appuyez sur Enter.

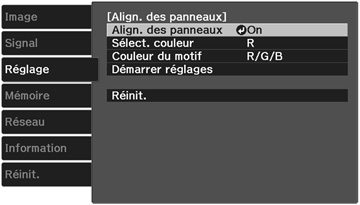

Sélectionnez le paramètre Align. des panneaux et appuyez sur Enter.
Sélectionnez le paramètre Align. des panneaux et appuyez sur Enter.
Sélectionnez On et appuyez sur Enter.
Sélectionnez le paramètre Sélect. couleur et choisissez l'une de ces options :
- R pour régler la convergence de la couleur rouge.
- B pour régler la convergence de la couleur bleue.
Remarque: Vous pouvez seulement régler la convergence des couleurs rouge ou bleue. Vert est le panneau de couleur standard et ne peut être modifié.
Sélectionnez le paramètre Couleur du motif et appuyez sur Enter.
Sélectionnez le motif que vous souhaitez utiliser et appuyez sur Enter.

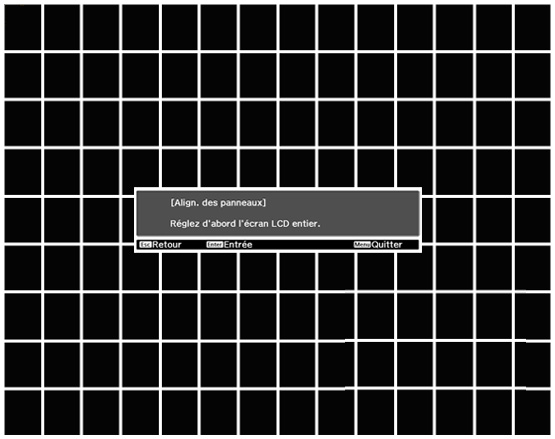

Sélectionnez Démarrer réglages et appuyez sur Enter. L'écran suivant s'affiche :

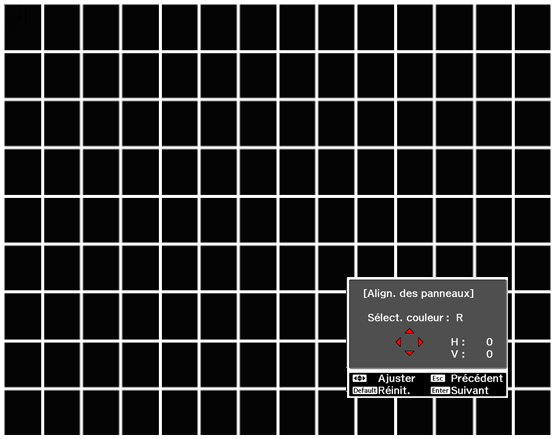

Appuyez sur Enter. Un écran comme celui-ci s'affiche :
Utilisez les boutons fléchés de la télécommande afin d'ajuster l'alignement de la couleur que vous avez sélectionnée pour le réglage Sélect. couleur.

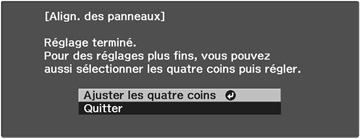

Lorsque vous avez terminé le réglage de l'écran, appuyez sur Enter. L'écran suivant s'affiche :

Remarque: Vos ajustements s'appliquent au quadrillage de l'écran en entier. Pour peaufiner vos ajustements, suivez les autres étapes ci-dessous.
Sélectionnez Ajuster les quatre coins et appuyez sur Enter. (Sinon, sélectionnez Quitter et appuyez sur Enter.)
Utilisez les touches fléchées de la télécommande pour régler l'alignement des couleurs dans le coin de l'écran mis en surbrillance avec une case orange.
Appuyez sur la touche Enter pour passer au coin suivant de l'écran.

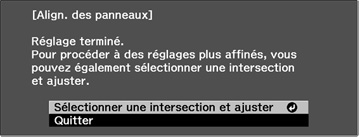

Lorsque vous avez terminé le réglage de chaque coin de l'écran, appuyez sur Enter. L'écran suivant s'affiche :
Effectuez l'une des étapes suivantes :
- Si l'alignement des panneaux du projecteur est correct, sélectionnez Quitter et appuyez sur Enter pour revenir au menu Align. des panneaux.
- Si vous devez effectuer des réglages de l'alignement des panneaux supplémentaires pour votre projecteur, choisissez Sélectionner une intersection et ajuster et appuyez sur Enter. Utilisez les touches fléchées de la télécommande pour mettre en surbrillance le coin d'une case qui est mal alignée et appuyez sur Enter. Répétez cette étape au besoin.
