Ajuste de la posición de la imagen con el desplazamiento de la lente

Si no puede instalar el proyector directamente enfrente de la pantalla, puede ajustar la posición de la imagen proyectada utilizando la función de desplazamiento de la lente.
Nota: Para conseguir la máxima precisión, espere 30 minutos después de encender el proyector antes de ajustar el enfoque, el zoom y el desplazamiento de la lente.
  1. Encienda el proyector y proyecte una imagen.

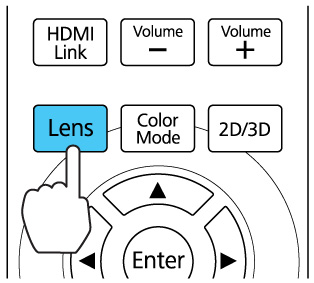

  2. Pulse el botón Lens del panel de control o del control remoto.


  3. Pulse el botón Lens repetidas veces hasta que aparezca Aj. desp. objetivo en la pantalla.
  4. Pulse los botones de flecha para ajustar la posición de la imagen proyectada, según sea necesario.

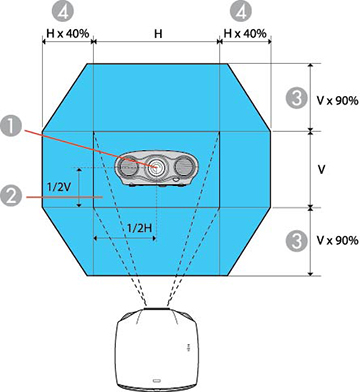

    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en el centro
    3 Alcance vertical máximo (V × 90%)
    4 Alcance horizontal máximo (H × 40%)
    Nota: No puede mover la imagen a los valores horizontales y verticales máximos al mismo tiempo.

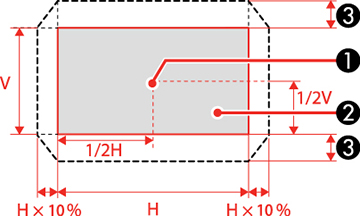

    Pro L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - lente ELPLU03 o ELPLW05



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 24%
    Nota: No puede mover la imagen hacia arriba cuando se ha desplazado la lente horizontalmente por completo.

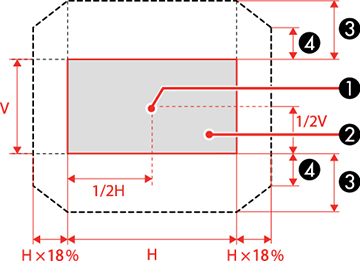

    Pro L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - lente ELPLU04, ELPLW06, ELPLM09, ELPLM10, ELPLM11, ELPLM15 o ELPLL08



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 60%
    4 Alcance máximo cuando se desplaza la lente horizontalmente por completo: V × 31%

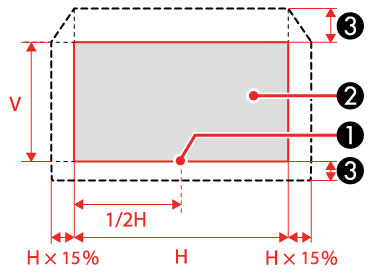

    Pro L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - lente ELPLX02



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 20% (superior); V × 5% (inferior)
    Nota: No puede mover la imagen hacia arriba cuando se ha desplazado la lente horizontalmente por completo.

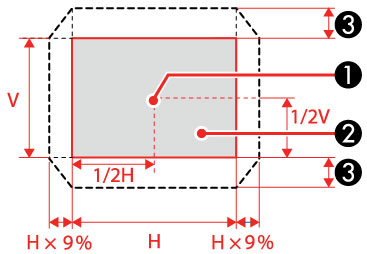

    Pro L1715SNL - lente ELPLU03 o ELPLW05



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 16%
    Nota: No puede mover la imagen hacia arriba cuando se ha desplazado la lente horizontalmente por completo.

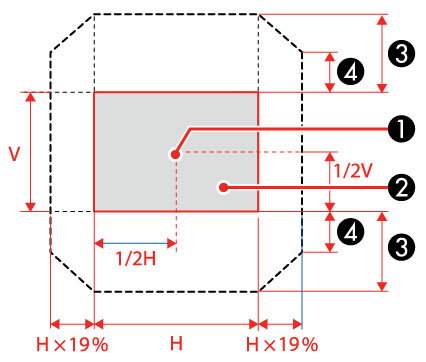

    Pro L1715SNL - lente ELPLU04, ELPLW06, ELPLM09, ELPLM10, ELPLM11, ELPLM15 o ELPLL08



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 55%; alcance máximo cuando está realizando la coincidencia de pantallas o la calibración de color: V × 45% (ELPLU04)
      Alcance máximo cuando se desplaza la lente horizontalmente por completo: V × 32%

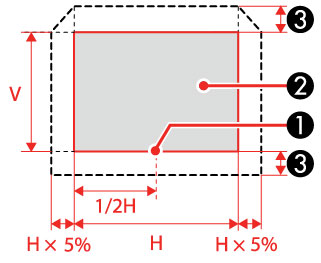

    Pro L1715SNL - lente ELPLX02



    1 Centro de la lente
    2 La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
    3 Alcance máximo: V × 5%
    Nota: No puede mover la imagen hacia arriba cuando se ha desplazado la lente horizontalmente por completo.
  5. Cuando termine, pulse el botón Esc del panel de control o del control remoto.
Nota: Cuando ajuste la altura de la imagen, coloque la imagen en una posición inferior a donde desea que esté y luego muévala hacia arriba. Esto ayudará a evitar que la imagen se mueva hacia abajo después de ajustarla.
Tema principal: Ajuste de la altura de la imagen
