Ajuste da convergência de cores (alinhamento do painel)

Você pode usar a função de Alinhamento do Painel para ajustar manualmente a convergência de cores (o alinhamento das cores vermelho, verde e azul) na imagem projetada.
Observação: Permita que o seu projetor aqueça por pelo menos 10 a 15 minutos e certifique-se de que a imagem está focada antes de usar a função de Alinhamento do Painel. Pra obter melhores resultados, projete uma imagem de pelo menos 152 cm de comprimento diagonal em uma superfície de projeção que não tenha cores ou textura.
  1. Ligue o projetor.
  2. Pressione o botão Menu.
  3. Selecione o menu Definição e pressione Enter.

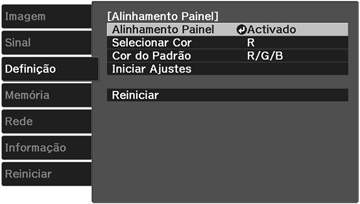

  4. Selecione a configuração Alinhamento Painel e aperte Enter.


  5. Selecione a configuração Alinhamento Painel e aperte Enter.
  6. Selecione Activado e aperte Enter.
  7. Selecione a configuração Selecionar Cor e escolha uma destas opções:
    • R para ajustar a convergência da cor vermelha.
    • B para ajustar a convergência da cor azul.
    Observação: Você só pode ajustar a convergência da cor vermelha ou azul. Verde é a cor padrão do painel e não pode ser ajustada.
  8. Selecione a configuração Cor do Padrão e aperte Enter.
  9. Selecione o padrão que deseja usar e aperte Enter.

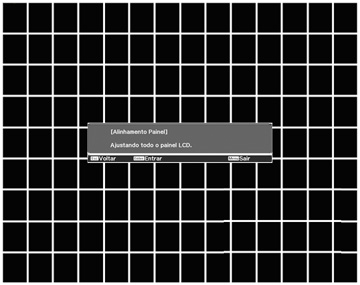

  10. Selecione Iniciar Ajustes e aperte Enter. Você verá a seguinte tela:

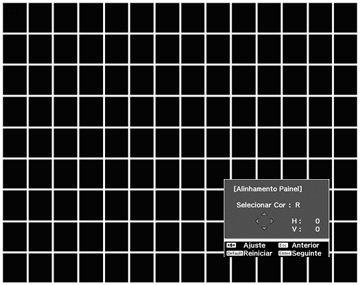

  11. Pressione Enter. Você verá uma tela como esta:


  12. Use os botões de seta no controle remoto para ajustar o alinhamento de cores da cor que selecionou como a definição de Selecionar cor.

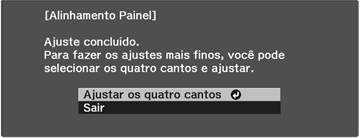

  13. Quando terminar de ajustar a tela, aperte Enter. Você verá a seguinte tela:


    Observação: Os seus ajustes afetam as linhas da grade na tela inteira. Para aperfeiçoar seus ajustes, continue com os próximos passos
  14. Selecione Ajustar os quatro cantos e aperte Enter. (Caso contrário, selecione Sair e aperte Enter.)
  15. Use os botões de seta no controle remoto para ajustar o alinhamento de cores no canto da tela destacado pela caixa laranja.


  16. Aperte o botão Enter pra mover-se para o próximo canto da tela.

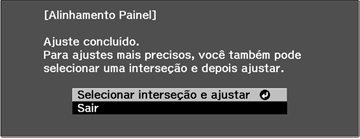

  17. Quando tiver terminado de ajustar cada canto da tela, aperte Enter. Você verá a seguinte tela:


  18. Execute um dos seguintes procedimentos:
    • Se o painel de alinhamento do seu projetor estiver correto, selecione Sair e aperte Enter para retornar ao menu de alinhamento do painel.
    • Se o seu projetor precisar de um alinhamento de painel adicional, selecione Selecionar interseção e ajustar e aperte Enter. Use os botões de seta no controle remoto para destacar o canto de qualquer caixa na tela que esteja desalinhada e aperte Enter. Repita este passo conforme necessário.
