Conexão a uma fonte de vídeo componente

Se a sua fonte de vídeo tiver portas de vídeo componente, você pode conectá-la ao projetor usando um cabo opcional de vídeo componente para VGA. Dependendo das portas componentes, pode ser necessário usar um cabo adaptador com o cabo de vídeo componente.

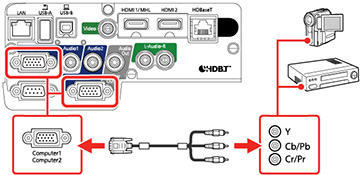

  1. Conecte os conectores componentes às portas coloridas de saída de vídeo componente da fonte, geralmente marcadas como Y, Pb, Pr ou Y, Cb, Cr. Se estiver usando um adaptador, conecte estes conectores ao cabo de vídeo componente.
  2. Conecte o conector VGA à porta Computer no projetor.


    Observação: Se escolher a porta Computer2, pode ser necessário mudar a configuração Porta Monitor Out no menu Avançado do projetor.
  3. Aperte os parafusos dos conectores VGA.

Se as cores da imagem parecerem erradas, pode ser que tenha que mudar a configuração de Sinal entrada no menu Sinal do projetor.
