Cómo reemplazar los rodillos en las bandejas de papel opcionales 2 a 4

Cuando los rodillos en las bandejas de papel opcionales 2 a 4 necesitan ser reemplazados, verá un mensaje en la pantalla LCD. Hay tres rodillos para cada bandeja de papel, dos en la parte posterior del producto y uno en la bandeja. Póngase en contacto con Epson para obtener asistencia.
Nota: Revise que las flechas en los rodillos apunten hacia la izquierda antes de instalarlos en las bandejas de papel 2 a 4. Hay diferentes rodillos para la bandeja de papel 1 y las otras bandejas de papel.


  1. Apague el producto.
  2. Desconecte el cable de alimentación.
  3. Retire los rodillos de repuesto de su envoltorio.
    Precaución:
    Asegúrese de no dañar o ensuciar la superficie de los rodillos. Si los rodillos están sucios, límpielos con un paño suave y humedecido. No utilice un paño seco, ya que podría dañar la superficie del rodillo.

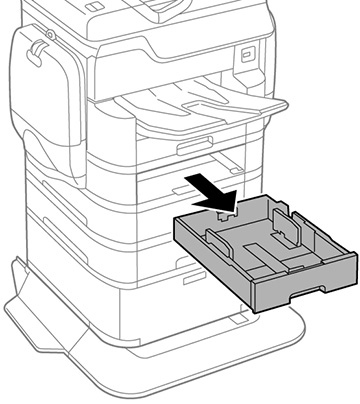

  4. Retire la bandeja de papel.

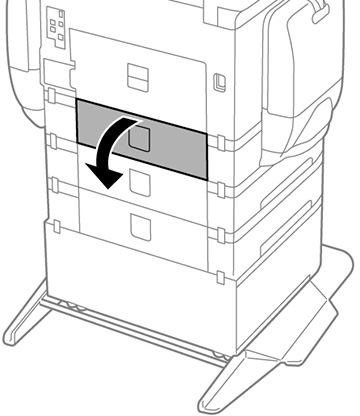

  5. Abra la tapa trasera (E) de la bandeja de papel que retiró.

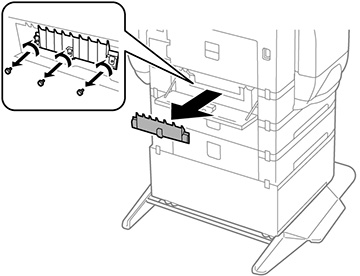

  6. Utilice un destornillador para retirar los tres tornillos en la cubierta interior, tal como se muestra a continuación, y retire la cubierta.


  7. Tire de las lengüetas en los rodillos hacia abajo, luego deslice los rodillos hacia la derecha para retirarlos.


  8. Introduzca los rodillos de repuesto, tal como se muestra a continuación, y deslícelos hacia la izquierda hasta que encajen en su lugar.

  9. En la bandeja de papel que retiró, tire de la palanca hacia arriba para liberar el rodillo, tal como se muestra a continuación.


  10. Deslice el rodillo hacia la palanca, luego sáquelo de la bandeja.


  11. Introduzca el extremo puntiagudo del eje del rodillo de repuesto en el orificio localizado en la bandeja y deslice el rodillo con cuidado dentro de la ranura con el lado plano del eje orientado hacia la parte frontal de la bandeja.

  12. Gire la palanca, tal como se muestra a continuación, para bloquear el rodillo en su lugar.

  13. Introduzca la bandeja completamente dentro del producto.
  14. Utilice un destornillador para fijar la cubierta interna a la impresora con los tres tornillos que retiró.
  15. Cierre la tapa trasera (E).
Reinicie el contador del rodillo de mantenimiento para la bandeja de papel para mantener un registro del uso del rodillo.
