Raccordement d'une source vidéo en composantes

Si votre source vidéo est dotée de ports vidéo en composantes, vous pouvez la raccorder au projecteur à l'aide d'un câble vidéo en composantes VGA optionnel. Selon les ports composantes à votre disposition, il peut être nécessaire d'utiliser un câble adaptateur ainsi qu'un câble vidéo en composantes.

Branchez les connecteurs composantes aux ports de sortie vidéo en composantes à codes de couleur de votre source vidéo, habituellement étiquetés Y, Pb, Pr ou Y, Cb, Cr. Si vous utilisez un adaptateur, branchez ces connecteurs à un câble vidéo en composantes.
Branchez le connecteur VGA dans le port Computer du projecteur.

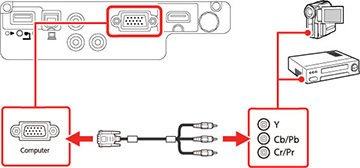

Home Cinema 660/760HD

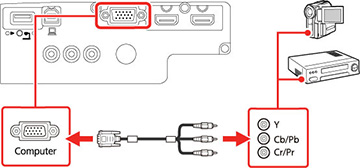

Home Cinema 1060
Serrez les vis du connecteur VGA.

Si la couleur de l'image est incorrecte, il pourrait être nécessaire de modifier le paramètre Signal entrée dans le menu Signal du projecteur.
