Ciertas piezas están etiquetadas con un código de letra y número. Si tiene problemas de obstrucciones de papel o errores, puede utilizar estos códigos para localizar y corregir el problema cuando vea un mensaje en la pantalla LCD.

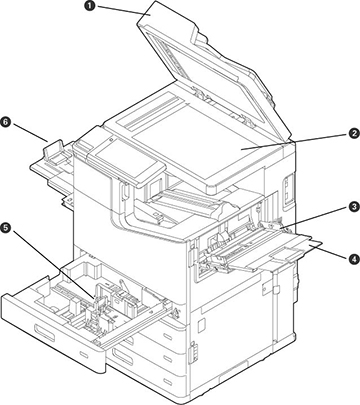

| 1 | Tapa del escáner |
| 2 | Cristal del escáner |
| 3 | Guía lateral de la bandeja multipropósito (MP) (B) |
| 4 | Bandeja multipropósito (MP) (B) |
| 5 | Guías laterales de la bandeja de papel |
| 6 | Bandeja de expulsión de papel hacia arriba (K) |

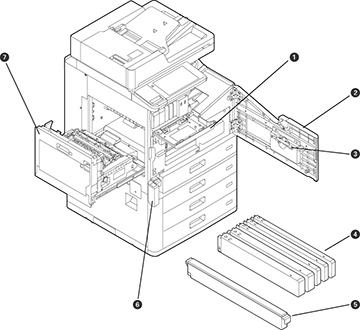

| 1 | Tapa del compartimiento para cartuchos de tinta (A) |
| 2 | Tapa frontal (L) |
| 3 | Almacenamiento de herramienta de limpieza (puede ser utilizada para limpiar el cristal del escáner) |
| 4 | Cartuchos de tinta (WF-C17590/WF-C20590: Cian/Magenta/Amarillo/Negro ×2; WF-M20590: Negro ×2) |
| 5 | Caja de mantenimiento |
| 6 | Cubierta de la caja de mantenimiento (H) |
| 7 | Unidad dúplex (D1) |
