Certas partes são identificadas com um código de letra e número. Se houver papel preso ou algum erro, você pode usar esses códigos para localizar e corrigir o problema quando uma mensagem aparecer no visor LCD.

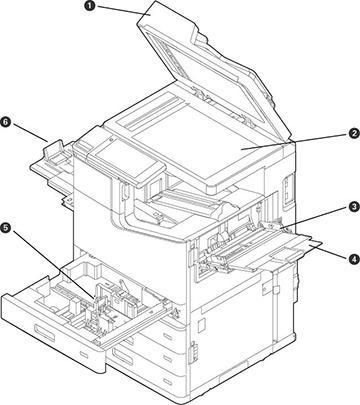

| 1 | Tampa do scanner |
| 2 | Vidro do scanner |
| 3 | Guia da borda da bandeja multiuso (MP) |
| 4 | Bandeja multiuso (MP) (B) |
| 5 | Guias da borda da gaveta de papel |
| 6 | Bandeja de ejeção de papel com a face para cima (G) |

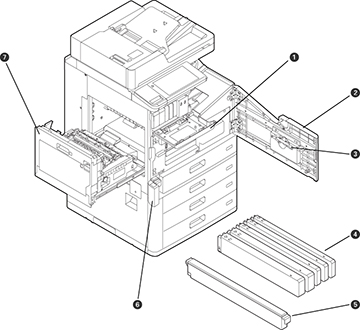

| 1 | Tampa do compartimento de cartuchos de tinta (A) |
| 2 | Tampa frontal (L) |
| 3 | Armazenamento da ferramenta de limpeza (pode ser usada para limpar o vidro do scanner) |
| 4 | Cartuchos de tinta (WF-C17590/WF-C20590: Ciano/Magenta/Amarelo/Preto x2; WF-M20590: Preto x2) |
| 5 | Caixa de manutenção |
| 6 | Tampa da caixa de manutenção (H) |
| 7 | Unidade de duplex (D1) |
