Réglage de la position de l'image à l'aide du décalage de l'objectif

Si vous ne pouvez pas installer le projecteur directement en face de l'écran, vous pouvez ajuster la position de l'image projetée à l'aide de la fonction de décalage de l'objectif.
Remarque: Patientez 20 minutes après avoir allumé le projecteur avant d'ajuster la mise au point, le zoom et le décalage de l'objectif pour une précision optimale. Le décalage de l'objectif n'est pas pris en charge pour l'objectif ELPLR04.
  1. Allumez le projecteur et affichez une image.
  2. À l'aide des touches fléchées, ajustez la position de l'image projetée, au besoin.

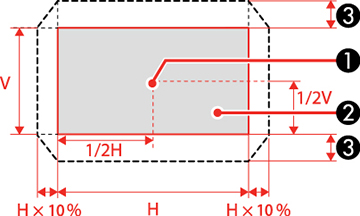

    Pro L1490U/L1490UNL/L1495U/L1495UNL/L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - objectif ELPLU03 ou ELPLW05



    1 Centre de l'objectif
    2 Image projetée lorsque le décalage de l'objectif est réglé en position initiale
    3 Intervalle maximal : V × 24 %
    Remarque: Vous ne pouvez pas déplacer l'image vers le haut lorsque l'objectif est décalé complètement à l'horizontal.

    Pro L1490U/L1490UNL/L1495U/L1495UNL/L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - objectif ELPLU04, ELPLW06, ELPLM10, ELPLM11, ELPLM15 ou ELPLL08



    1 Centre de l'objectif
    2 Image projetée lorsque le décalage de l'objectif est réglé en position initiale
    3 Intervalle maximal : V × 60 %
    4 Intervalle maximal lorsque l'objectif est décalé complètement à l'horizontal : V × 31 %

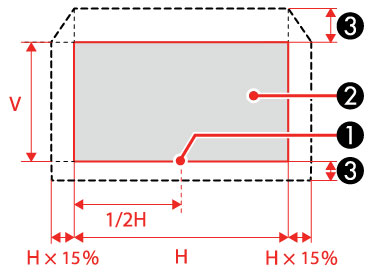

    Pro L1490U/L1490UNL/L1495U/L1495UNL/L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - objectif ELPLX02



    1 Centre de l'objectif
    2 Image projetée lorsque le décalage de l'objectif est réglé en position initiale
    3 Intervalle maximal : V × 20% (haut); V × 5% (bas)
    Remarque: Vous ne pouvez pas déplacer l'image vers le haut lorsque l'objectif est décalé complètement à l'horizontal.

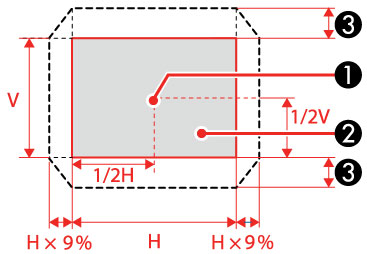

    Pro L1715SNL - objectif ELPLU03 ou ELPLW05



    1 Centre de l'objectif
    2 Image projetée lorsque le décalage de l'objectif est réglé en position initiale
    3 Intervalle maximal : V × 16 %
    Remarque: Vous ne pouvez pas déplacer l'image vers le haut lorsque l'objectif est décalé complètement à l'horizontal.

    Pro L1715SNL - objectif ELPLU04, ELPLW06, ELPLM10, ELPLM11, ELPLM15 ou ELPLL08



    1 Centre de l'objectif
    2 Image projetée lorsque le décalage de l'objectif est réglé en position initiale
    3 Intervalle maximal : V × 55 %; intervalle maximal lorsque vous effectuez une correspondance d'écran ou un calibrage des couleurs : V × 45 % (ELPLU04)
      Intervalle maximal lorsque l'objectif est décalé complètement à l'horizontal : V × 32 %

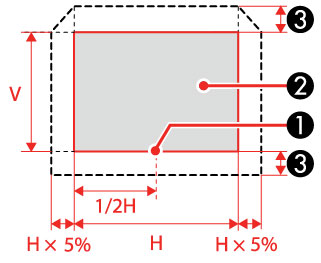

    Pro L1715SNL - objectif ELPLX02



    1 Centre de l'objectif
    2 Image projetée lorsque le décalage de l'objectif est réglé en position initiale
    3 Intervalle maximal : V × 5 %
    Remarque: Vous ne pouvez pas déplacer l'image vers le haut lorsque l'objectif est décalé complètement à l'horizontal.
  3. Lorsque vous avez terminé, appuyez sur la touche Esc du panneau de commande ou de la télécommande.
Remarque: Lorsque vous ajustez la hauteur de l'image, positionnez l'image un peu plus bas que désiré, puis faites-la monter. Vous éviterez ainsi que l'image ne s'abaisse après avoir été ajustée. La netteté de l'image est optimale lorsque l'objectif est en position initiale. Pour déplacer l'objectif en position initiale, appuyez et maintenez enfoncée la touche Lens Shift de la télécommande ou la touche Lens du panneau de commande durant au moins trois secondes.
Sujet parent: Fonctions de base du projecteur
