Correction de la forme de l'image à l'aide du paramètre Mur d'angle

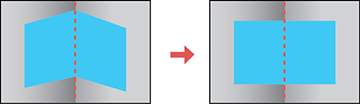

Vous pouvez utiliser le paramètre Mur d'angle du projecteur pour ajuster la forme d'une image projetée sur une surface présentant des angles droits, telle qu'un poteau rectangulaire ou le coin d'une salle.

Remarque: Pour des résultats optimaux, projetez depuis le devant de l'écran vers une surface à un angle droit et l'objectif en position initiale. L'image pourrait ne pas être uniformément nette même après avoir effectué les étapes suivantes. Si un message concernant l'Emulation 4K s'affiche, sélectionnez Oui pour désactiver la fonctionnalité Emulation 4K. Le paramètre Mur d'angle n'est pas pris en charge avec l'objectif ELPLX02.

Allumez le projecteur et affichez une image.
Remarque: Vous pouvez afficher un motif pour vous aider à ajuster l'image projetée en utilisant le menu Réglage.

Remarque: Vous pouvez aussi afficher un motif pour vous aider à ajuster l'image projetée en utilisant la touche Test Pattern de la télécommande.
Appuyez sur la touche Menu.
Sélectionnez ensuite le menu Réglage, puis appuyez sur Enter.
Sélectionnez le paramètre Corr. géométrique et appuyez sur Enter.
Sélectionnez le paramètre Mur d'angle, puis appuyez sur Enter.
Remarque: Si un message de confirmation s'affiche, appuyez sur Enter.
L'écran suivant s'affiche :
Sélectionnez le paramètre Type d'angle, puis appuyez sur Enter.
Sélectionnez l'une des options suivantes :
- Angle horizontal si l'angle de la surface est à l'horizontale.
- Angle vertical si l'angle de la surface est à la verticale.
Appuyez sur la touche Esc pour retourner à l'écran du menu Mur d'angle.
Sélectionnez le paramètre Forme correcte et appuyez sur Enter.
Ajustez la position du projecteur et utilisez le décalage de l'objectif pour centrer l'image à l'endroit où les deux surfaces se rejoignent. (Le reste de ces étapes est illustré à l'aide du réglage Angle horizontal du paramètre Type d'angle, mais la procédure est la même pour le réglage Angle vertical.)

Remarque: Appuyez sur la touche Enter pour afficher ou masquer l'image et la grille afin de vérifier les résultats.

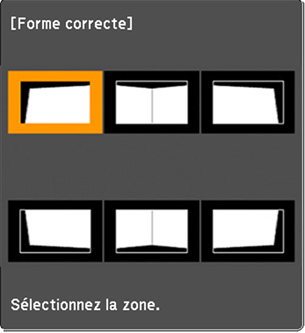

Appuyez sur les touches fléchées du projecteur ou de la télécommande pour sélectionner la zone que vous voulez corriger. Ensuite, appuyez sur Enter.
- Pour les coins horizontaux du haut, ajustez la zone supérieure en utilisant le point le plus bas (indiqué par la flèche bleue) comme point de référence. Réglez la zone inférieure en utilisant le point le plus haut (indiqué par la flèche rose) comme point de référence.
- Pour les coins verticaux, ajustez les parties de gauche et de droite en utilisant les points les plus près du centre de l'image comme points de référence.
Remarque: Pour réinitialiser les ajustements, appuyez et maintenez enfoncée la touche Esc pendant au moins 2 secondes pour afficher un écran de réinitialisation. Puis, sélectionnez Oui.
Maintenez les touches fléchées du projecteur ou de la télécommande enfoncées pour ajuster la forme de l'image.
Répétez les deux étapes précédentes pour ajuster d'autres zones de l'image. Si l'image s'agrandit ou se contracte, passez à la prochaine étape pour ajuster la linéarité.
Appuyez sur la touche Esc pour retourner à l'écran du menu Mur d'angle.
Sélectionnez le paramètre Linéarité, puis appuyez sur Enter.
Ajustez la linéarité en effectuant l'une des étapes suivantes, au besoin :

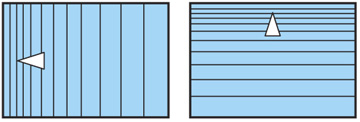

- Maintenez la touche fléchée de gauche enfoncée pour contracter la distance entre les lignes les plus près du côté gauche ou du haut de l'image.

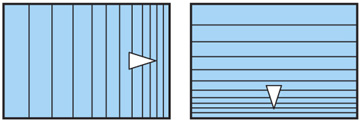

- Maintenez la touche fléchée de droite enfoncée pour contracter la distance entre les lignes les plus près du côté droit ou du bas de l'image.
Une fois que vous avez terminé, appuyez sur la touche Menu.

Remarque: Au besoin, vous pouvez utiliser le paramètre Quick Corner pour régler l'inclinaison de l'image, puis le paramètre Correction du point pour affiner davantage les réglages.
