Corrección de la forma de la imagen con Pared en esquina

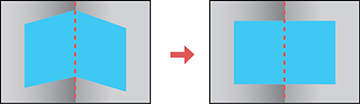

Puede utilizar el ajuste Pared en esquina del proyector para ajustar la forma de una imagen proyectada sobre una superficie con ángulos rectos, tal como un pilar rectangular o la esquina de una cuarto.

Nota: Para obtener los mejores resultados, proyecte desde enfrente de la pantalla en una superficie con un ángulo derecho y con la lente en la posición de inicio. Es posible que la imagen no se enfoque uniformemente, incluso después de realizar los siguientes pasos. Si ve un mensaje de Emulación 4K, seleccione Sí para desactivar la función Emulación 4K. El ajuste Pared en esquina no es compatible con la lente ELPLX02.

Encienda el proyector y proyecte una imagen.
Nota: Puede proyectar un patrón que le ayudará a ajustar la imagen proyectada utilizando el menú Ajustes.

Nota: También puede utilizar el botón Test Pattern del control remoto para proyectar un patrón que le ayudará con el ajuste de la imagen proyectada.
Pulse el botón Menu.
Seleccione el menú Ajustes y pulse el botón Enter.
Seleccione el ajuste Correc. geométrica y pulse el botón Enter.
Seleccione el ajuste Pared en esquina y pulse el botón Enter.
Nota: Si aparece un mensaje de confirmación, pulse el botón Enter.
Verá esta pantalla:
Seleccione el ajuste Tipo de esquina y pulse el botón Enter.
Seleccione una de las siguientes opciones:
- Esquina horiz. cuando las superficies están alineadas horizontalmente.
- Esquina vertical cuando las superficies están alineadas verticalmente.
Pulse el botón Esc para volver a la pantalla del menú Esquina de pared.
Seleccione el ajuste Corregir forma y pulse el botón Enter.
Ajuste la posición del proyector y utilice la función de desplazamiento de la lente para centrar la imagen sobre el punto donde las dos superficies se encuentran. (El resto de estos pasos muestran Esquina horiz. como el ajuste Tipo de esquina seleccionado, pero los pasos son los mismos para Esquina vertical).

Nota: Puede pulsar el botón Enter para mostrar u ocultar la imagen y la cuadrícula para revisar los resultados.

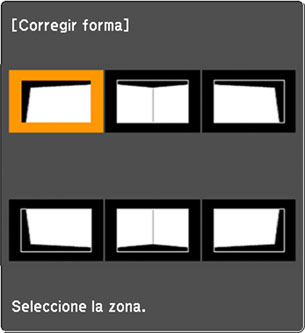

Pulse los botones de flecha del proyector o del control remoto para seleccionar el área que desee ajustar. Luego, pulse el botón Enter.
- Para las esquinas horizontales, ajuste el área superior utilizando el punto más bajo (indicado por la flecha azul) como referencia. Ajuste el área inferior utilizando el punto más alto (indicado por la flecha rosa) como referencia.
- Para las esquinas verticales, ajuste las áreas izquierda y derecha utilizando los puntos más cercanos al centro de la imagen como sus puntos de referencia.
Nota: Para restaurar los cambios realizados, pulse y mantenga presionado el botón Esc durante por lo menos 2 segundos para mostrar una pantalla de reinicio. Luego, seleccione Sí.
Pulse y mantenga presionados los botones de flecha del proyector o del control remoto para ajustar la forma de la imagen.
Repita los dos pasos anteriores según sea necesario para ajustar otras áreas de la imagen. Si la imagen se expande o se contrae, continúe con el siguiente paso para ajustar la linealidad.
Pulse el botón Esc para volver a la pantalla Esquina de pared.
Seleccione el ajuste Linealidad y pulse el botón Enter.
Realice las siguientes acciones para ajustar la linealidad, según sea necesario:

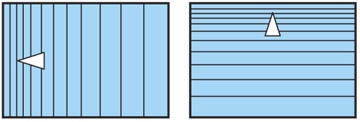

- Pulse y mantenga presionado el botón de flecha izquierda para contraer la distancia entre las líneas más cercanas al lado izquierdo o superior de la imagen.

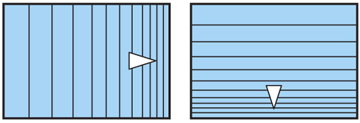

- Pulse y mantenga presionado el botón de flecha derecha para contraer la distancia entre las líneas más cercanas al lado derecho o inferior de la imagen.
Cuando termine, pulse el botón Menu.

Nota: Si es necesario, puede ajustar la inclinación de la imagen utilizando el ajuste Quick Corner y luego afinar los ajustes utilizando el ajuste Corrección punto.
