Ajuste da posição da imagem usando o deslocamento da lente

Se você não puder instalar o projetor diretamente em frente à tela, você pode ajustar a posição da imagem projetada usando a função de deslocamento da lente.

Observação: Aguarde 20 minutos depois de ligar o projetor para configurar o foco, o zoom e o deslocamento da lente, para maior precisão. A lente ELPLR04 não suporta deslocamento da lente.

Ligue o projetor e exiba uma imagem.

Aperte os botões de seta para ajustar a posição da imagem projetada, conforme necessário.

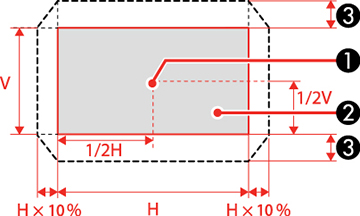

Pro L1490U/L1490UNL/L1495U/L1495UNL/L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - lente ELPLU03 ou ELPLW05

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 24%

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

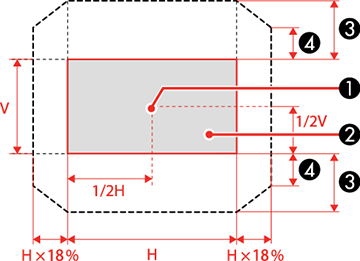

Pro L1490U/L1490UNL/L1495U/L1495UNL/L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - lente ELPLU04, ELPLW06, ELPLM10, ELPLM11, ELPLM15 ou ELPLL08

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 60%
4	Distância máxima quando a lente é deslocada horizontalmente até o fim: V × 31%

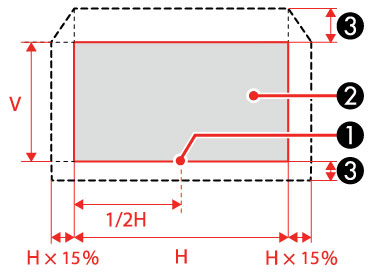

Pro L1490U/L1490UNL/L1495U/L1495UNL/L1500UH/L1500UHNL/L1505UH/L1505UHNL/L1750UNL/L1755UNL - lente ELPLX02

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 20% (superior); V × 5% (inferior)

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

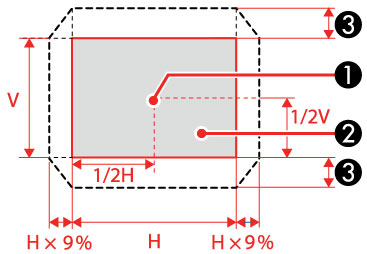

Pro L1715SNL - lente ELPLU03 ou ELPLW05

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 16%

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

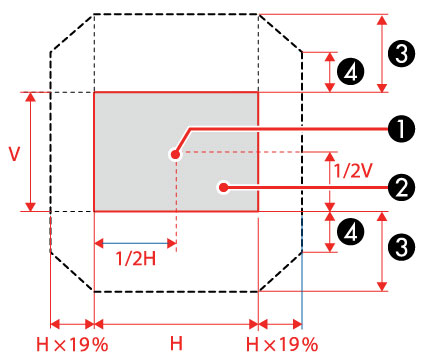

Pro L1715SNL - lente ELPLU04, ELPLW06, ELPLM10, ELPLM11, ELPLM15 ou ELPLL08

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 55%; distância máxima quando estiver executando a correspondência de tela ou a calibragem de cores: V × 45% (ELPLU04)
	Distância máxima quando a lente é deslocada horizontalmente até o fim: V × 32%

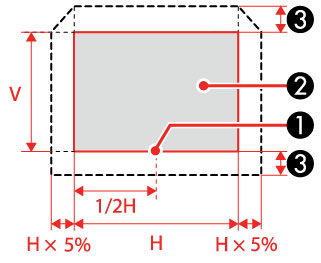

Pro L1715SNL - lente ELPLX02

1	Centro da lente
2	Imagem projetada quando o deslocamento da lente é colocado na posição inicial
3	Distância máxima: V × 5%

Observação: Você não pode mover a imagem para cima quando a lente está deslocada horizontalmente até o fim.

Quando terminar, pressione o botão Esc no painel de controle ou no controle remoto.

Observação: Quando ajustar a altura da imagem, posicione a imagem mais abaixo de onde quiser que ela apareça e depois mova a imagem para cima. Isso previne que a imagem se desloque para baixo depois de ser ajustada. A imagem fica mais nítida quando a lente está na posição inicial. Para mover a lente para a posição inicial, aperte e segure o botão Lens Shift no controle remoto ou o botão Lens no painel de controle por pelo menos três segundos.
