Instalación o retiro de separadores

Es posible que necesite instalar o retirar separadores, dependiendo del tipo de platina y del grosor de la tela. Necesita un destornillador de cruz.
  1. Si la platina no está en la posición delantera, pulse el botón  de la base móvil para moverla hacia adelante.
  2. Apague la impresora.

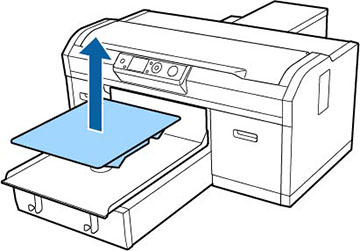

  3. Retire la platina de la impresora, si es necesario.

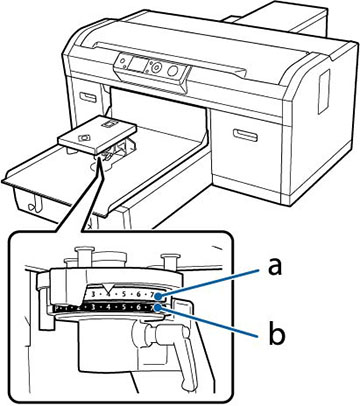

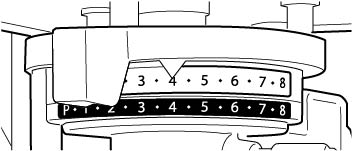

  4. Revise los separadores instalados y determine cuáles necesita según la platina y la tela que esté utilizando.


    • Cuando esté utilizando la platina grande, mediana, pequeña o extra pequeña para prendas:
      Instale los separadores a y b para tela con un grosor de hasta 0,28 pulg. (7 mm).

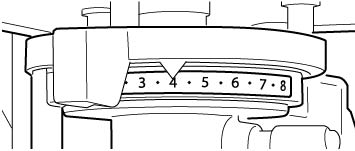

      Instale solo un separador a para tela con un grosor de entre 0,2 a 0,5 pulg. (5 a 13 mm).

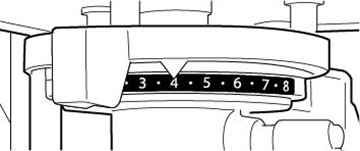

      Instale solo un separador b para tela con un grosor de entre 0,35 a 0,67 pulg. (9 a 17 mm).


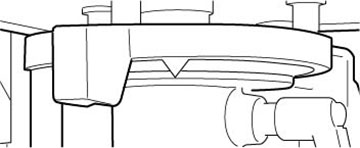

      Retire los dos separadores para tela con un grosor de entre 0,59 a 0,95 pulg. (15 a 24 mm).


    • Cuando esté utilizando la platina para mangas o la platina mediana ranurada:
      Instale solo un separador b para tela con un grosor de hasta 0,31 pulg. (8 mm).


      Retire los dos separadores para tela con un grosor de entre 0,24 a 0,55 pulg. (6 a 14 mm).

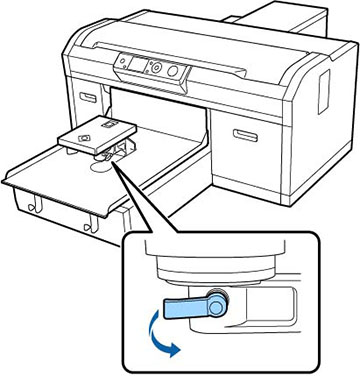

  5. Gire la palanca de fijación para aflojarla, tal como se muestra a continuación.

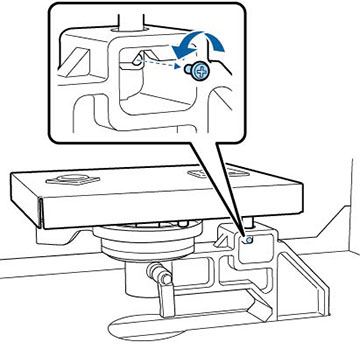

  6. Retire el tornillo que fija la placa de ajuste paralelo.


    Nota: Guarde el tornillo en un lugar seguro (lo necesitará si está instalando los dos separadores).

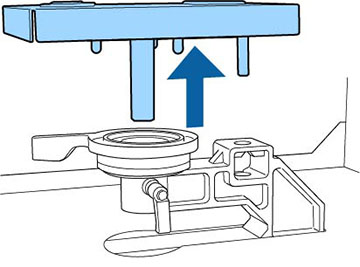

  7. Retire la placa de ajuste paralelo.


    Precaución:
    Tenga cuidado de no dejar caer la placa de ajuste paralelo; es una pieza de precisión.

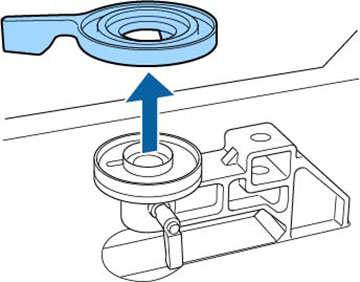

  8. Retire la palanca de ajuste de altura.


  9. Retire o instale los separadores debajo de la palanca de ajuste de altura.

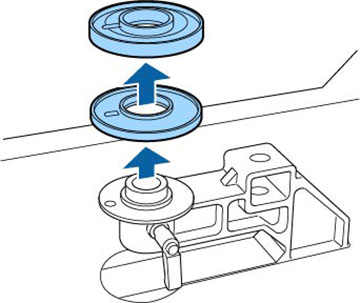

    Retiro



    Instalación

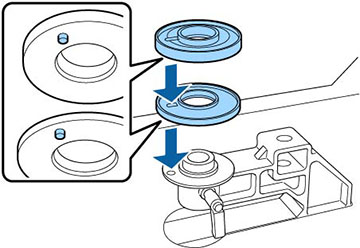

    Nota: Asegure que las secciones salientes de los separadores estén alineados con el orificio, tal como se muestra en la imagen.

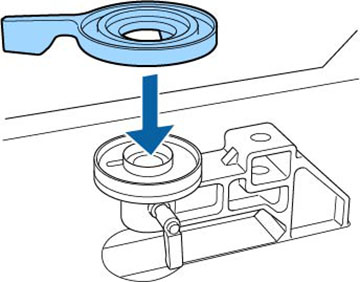

  10. Vuelva a colocar la palanca de ajuste de altura.


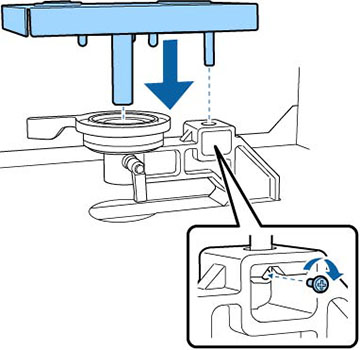

  11. Vuelva a instalar la placa de ajuste paralelo. Si instaló los dos separadores, vuelva a colocar el tornillo que retiró en el paso 6 y apriételo.

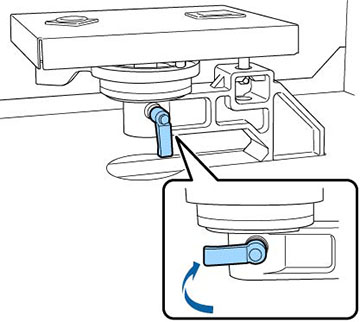

  12. Gire la palanca de fijación para apretarla, tal como se muestra a continuación, y fije la palanca de ajuste de altura.


Tema principal: Preparación de la impresora
