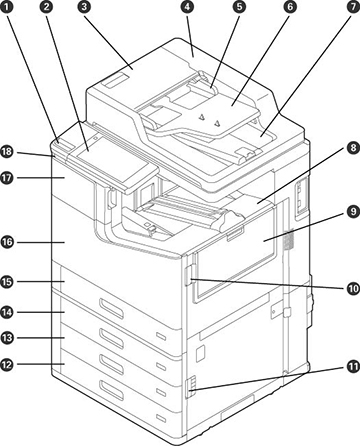

Certaines pièces sont étiquetées d'un code composé d'une lettre et de chiffres. Si des bourrages papier ou d'autres problèmes se produisent, vous pouvez utiliser ce code pour identifier et résoudre le problème lorsqu'un message apparaît à l'écran ACL.
| 1 | Porte-trombones |
| 2 | Panneau de commande |
| 3 | Couvercle du chargeur automatique de documents (F) |
| 4 | Chargeur automatique de documents (ADF) |
| 5 | Guide-papier du chargeur automatique de documents (ADF) |
| 6 | Bac d'alimentation du chargeur automatique de documents (ADF) |
| 7 | Bac de sortie du chargeur automatique de documents (ADF) |
| 8 | Bac d'éjection du papier face vers le bas (K) |
| 9 | Bac multifonction (BM) (B) |
| 10 | Capot (J) |
| 11 | Capot (E) |
| 12 | Bac papier 4 (C4) |
| 13 | Bac papier 3 (C3) |
| 14 | Bac papier 2 (C2) |
| 15 | Bac papier 1 (C1) |
| 16 | Capot avant (L) |
| 17 | Couvercle des cartouches d'encre (A) |
| 18 | Port USB externe |
