Certaines pièces sont étiquetées d'un code composé d'une lettre et de chiffres. Si des bourrages papier ou d'autres problèmes se produisent, vous pouvez utiliser ce code pour identifier et résoudre le problème lorsqu'un message apparaît à l'écran ACL.

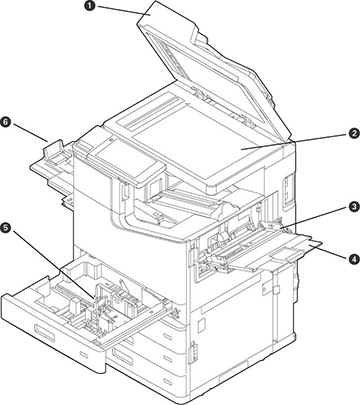

| 1 | Couvre-document |
| 2 | Vitre d'exposition du scanner |
| 3 | Guide-papier du bac multifonction (BM) (B) |
| 4 | Bac multifonction (BM) (B) |
| 5 | Guide-papier du bac papier |
| 6 | Bac d'éjection du papier face vers le haut (G) |
| 1 | Couvercle des cartouches d'encre (A) |
| 2 | Capot avant (L) |
| 3 | Rangement pour outil de nettoyage (peut être utilisé pour nettoyer la vitre d'exposition du scanner) |
| 4 | Cartouches d'encre (WF-C17590/WF-C20590 : Cyan/Magenta/Jaune/Noir x2; WF-M20590/WF-M20590F : Noir x2) |
| 5 | Boîtier de maintenance |
| 6 | Couvercle du boîtier de maintenance (H) |
| 7 | Unité recto verso (D1) |
