La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport hauteur/largeur et d'autres paramètres.
Servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran placer le projecteur en fonction de la taille de l'image que vous désirez projeter. (Il est possible que les chiffres aient été arrondis.) Vous pouvez aussi utiliser la calculatrice de distance de projection ici.

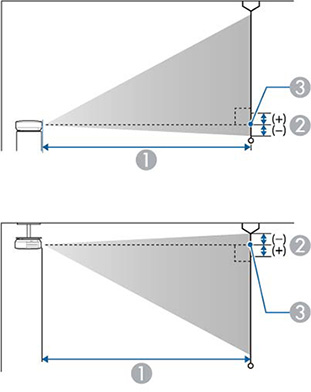

PowerLite L400U/L500W
| 1 | Distance de projection |
| 2 | Distance depuis le centre de l'objectif jusqu'au bas de l'écran |
| 3 | Centre de l'objectif |

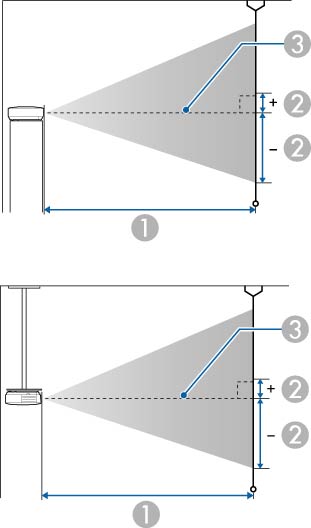

PowerLite L510U/L610/L610U/L610W/L615U
| 1 | Distance de projection |
| 2 | Distance depuis le centre de l'objectif jusqu'au bas de l'écran (cela varie selon le paramètre de décalage vertical de l'objectif) |
| 3 | Centre de l'objectif |
PowerLite L400U
| Image ou écran à rapport hauteur/largeur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 50 po | 57 à 93 po
(144 à 235 cm) |
–0,79 po (–2 cm) |
| 80 po | 92 à 149 po
(233 à 378 cm) |
–1,57 po (–4 cm) |
| 100 po | 115 à 187 po
(292 à 474 cm) |
–1,97 po (–5 cm) |
| 500 po | 581 à 938 po
(1476 à 2384 cm) |
–9,45 po (–24 cm) |
PowerLite L500W
| Image ou écran à rapport hauteur/largeur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Distance depuis le centre de l'objectif jusqu'au bas de l'écran (2) |
| 29 po | 33 à 55 po
(85 à 140 cm) |
–0,39 po (–1 cm) |
| 80 po | 94 à 153 po
(239 à 390 cm) |
–1,18 po (–3 cm) |
| 100 po | 118 à 192 po
(300 à 488 cm) |
–1,18 po (–3 cm) |
| 280 po | 333 à 540 po
(845 à 1371 cm) |
–3,54 po (–9 cm) |
PowerLite L610
| Image ou écran à rapport hauteur/largeur de 4:3 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Décalage de l'objectif vertical du bas au haut (2) |
| 48 po | 58 à 94 po
(147 à 240 cm) |
–28,8 à 0 po (–73 à 0 cm) |
| 80 po | 97 à 158 po
(248 à 402 cm) |
–122 à 0 po (–48 à 0 cm) |
| 100 po | 122 à 198 po
(310 à 503 cm) |
–60 à 0 po (–152 à 0 cm) |
| 470 po | 580 à 936 po
(1472 à 2378 cm) |
–282 à 0 po (–716 à 0 cm) |
PowerLite L510U/L610U/L610W/L615U
| Image ou écran à rapport hauteur/largeur de 16:10 | ||
|---|---|---|
| Taille de l'écran ou de l'image | Distance de projection (1)
Grand-angle ou télé |
Décalage de l'objectif vertical du bas au haut (2) |
| 50 po | 57 à 93 po
(144 à 235 cm) |
–26,5 à 0 po (–67 à 0 cm) |
| 80 po | 92 à 149 po
(233 à 378 cm) |
–42,4 à 0 po (–108 à 0 cm) |
| 100 po | 115 à 187 po
(292 à 474 cm) |
–53 à 0 po (–135 à 0 cm) |
| 500 po | 581 à 938 po
(1476 à 2384 cm) |
–265 à 0 po (–673 à 0 cm) |
