Connexion d'un transmetteur HDBaseT

Pour envoyer un signal HDMI ou RS-232C sur une longue distance, vous pouvez connecter un transmetteur HDBaseT optionnel au projecteur à l'aide d'un câble réseau 100Base-TX (PowerLite L510U/L610U/L610W/L615U). Ce transmetteur est idéal si vous souhaitez envoyer un signal ou contrôler le projecteur depuis un endroit éloigné, par exemple dans une grande salle ou sur le site d'un événement, puisque vous pouvez utiliser un câble réseau de jusqu'à 328 pi (100 m) de longueur. Pour assurer la transmission appropriée des données, utilisez un câble de catégorie 5e STP ou supérieure.

Éteignez le projecteur et le transmetteur HDBaseT.
Remarque: Assurez-vous que le projecteur et le transmetteur HDBaseT sont éteints lorsque vous connectez ou déconnectez un câble réseau entre deux appareils.

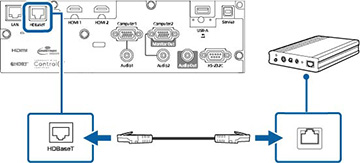

Connectez l'une des extrémités du câble réseau au port HDBaseT du transmetteur.
Branchez l'autre extrémité au port HDBaseT du projecteur.

Remarque: Consultez la documentation fournie avec le transmetteur HDBaseT pour des instructions sur la façon de le connecter à votre appareil vidéo ou ordinateur.
Allumez le projecteur et le transmetteur HDBaseT.

Remarque: Pour activer la communication depuis l'Ethernet et les ports série du transmetteur, sélectionnez On pour le paramètre Commande Communication dans le menu Avancé du projecteur. L'activation de ce paramètre désactive les ports LAN, RS-232C et Remote du projecteur. Si vous connectez un transmetteur ou un commutateur Extron XTP au port HDBaseT du projecteur, sélectionnez On pour le paramètre Extron XTP dans le menu Avancé du projecteur.
