Ensamblaje del soporte de la impresora y la cesta de papel

Siga los siguientes pasos para ensamblar el soporte y la cesta de papel para la impresora SureColor T5170.

Nota: Puede comprar el soporte y la cesta de papel opcionales para la impresora SureColor T3170.

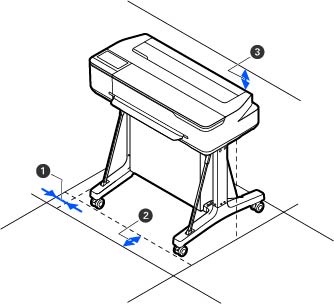

Antes de comenzar, asegúrese de tener suficiente espacio para configurar la impresora, tal como se muestra a continuación.

1	2 pulg. (50 mm)
2	12 pulg. (310 mm)
3	6 pulg. (150 mm)

Nota: Se requieren por lo menos dos personas para levantar la impresora y colocarla en el soporte después de ensamblarlo.

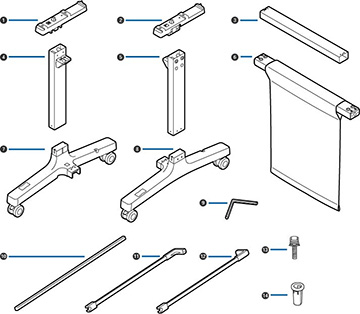

Asegúrese de tener los siguientes elementos a la mano para el ensamblaje.

1	Soporte de montaje izquierdo
2	Soporte de montaje derecho
3	Barra de soporte
4	Pata izquierda
5	Pata derecha
6	Barra de la cesta de papel
7	Base de la pata izquierda (el orificio cuadrado esta en la parte delantera )
8	Base de la pata derecha (el orificio cuadrado esta en la parte delantera )
9	Llave Allen
10	Varilla de la cesta de papel
11	Varilla de soporte izquierdo de la cesta de papel
12	Varilla de soporte derecho de la cesta de papel
13	Tornillos (24)
14	Soportes de tornillos (4)

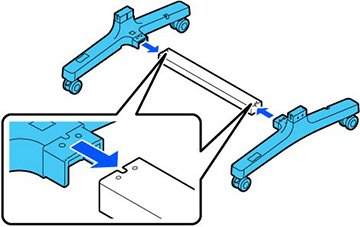

Conecte la barra de soporte a la base de la pata izquierda y a la base de la pata derecha.

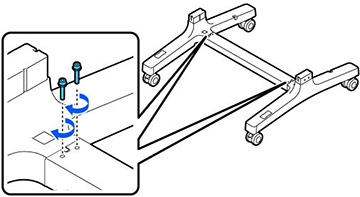

Utilice la llave Allen para colocar 4 tornillos en los orificios ubicados en la barra de soporte y las bases.

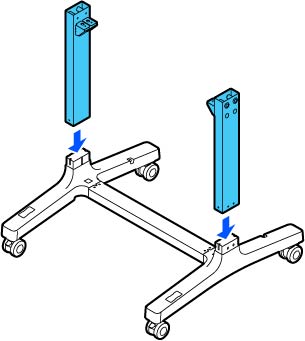

Conecte las patas a las bases.

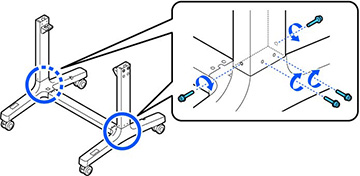

Coloque 8 tornillos (4 en cada lado) en los orificios ubicados en las patas.

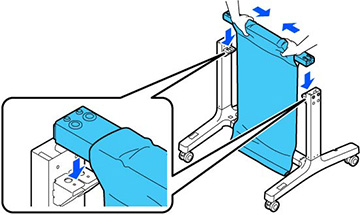

Empuje la lona de la cesta hacia adentro para que no se atrape entre la barra y las patas, luego conecte la barra a las patas.

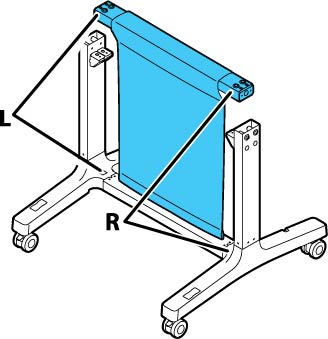

Nota: Compruebe que las etiquetas L (izquierda) y R (derecha) en la cesta de papel estén orientadas correctamente con las etiquetas L y R en las bases de las patas.

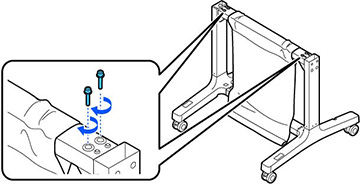

Coloque 4 tornillos (2 en cada lado) en los orificios ubicados en la barra de la cesta de papel para fijarla a las patas.

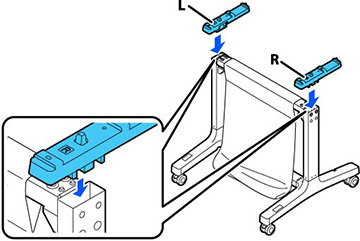

Compruebe que las etiquetas L y R en los soporte de montaje estén orientadas correctamente con las patas izquierda y derecha y adjúntelas, tal como se muestra a continuación.

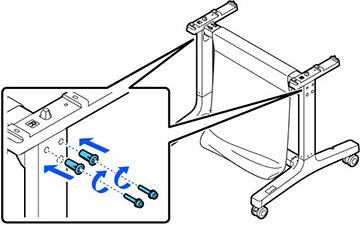

Inserte 4 tornillos en 4 soportes de tornillos (2 en cada lado) y colóquelos en los orificios ubicados en las patas para fijar los soportes de montaje.

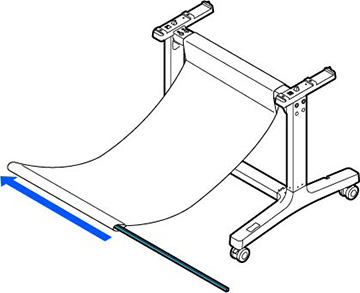

Deslice la varilla de la cesta de papel dentro del bolsillo en el extremo de la lona de la cesta.

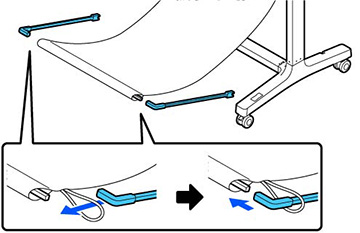

Inserte la parte superior de las varillas de soporte por las trabillas de la lona de la cesta y sujételas a las varillas de la cesta de papel.

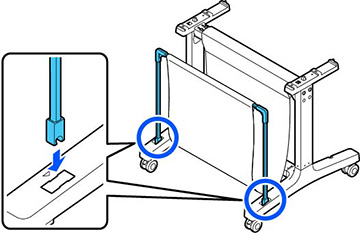

Inserte los extremos de las varillas de soporte de la cesta en los orificios ubicados en las bases de las patas.

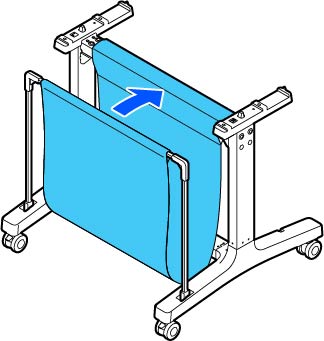

Cierre la cesta de papel, tal como se muestra a continuación.

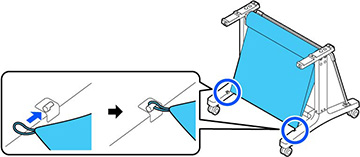

En la parte posterior de la cesta de papel y el soporte, sujete las trabillas de la lona de la cesta a los ganchos de las bases de las patas, tal como se muestra a continuación.

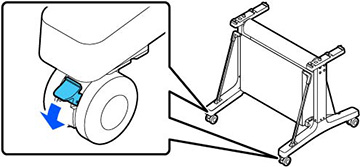

En la parte frontal del soporte, bloquee las ruedas.

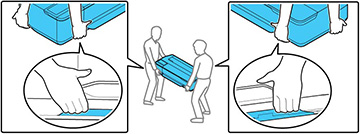

Debe tener por lo menos dos personas para levantar la impresora utilizando las áreas indentadas, tal como se muestra a continuación.

Precaución:

No sujete el producto por el soporte del papel. De lo contrario, podría dañarlo.

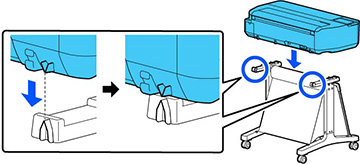

Alinee las muescas de la impresora con las muescas en la parte posterior del soporte, tal como se muestra a continuación, luego coloque la impresora sobre la base.

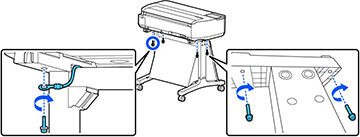

Coloque 4 tornillos (2 en cada lado) en la parte inferior de los soportes de montaje para fijar la impresora al soporte. En el lado posterior izquierdo, inserte el tornillo por la trabilla cableada de la impresora, tal como se muestra a continuación.
