Réglage de la convergence des couleurs (alignement des panneaux)

Vous pouvez utiliser la fonctionnalité Align. des panneaux afin de régler manuellement la convergence des couleurs (soit l'alignement des couleurs rouge et bleue) dans l'image projetée.
Remarque: Vous pouvez seulement régler la convergence des couleurs rouge ou bleue. La couleur standard du panneau est le vert et elle ne peut être modifiée.
  1. Allumez le projecteur.
  2. Appuyez sur la touche Menu.
  3. Sélectionnez ensuite le menu Avancé, puis appuyez sur Enter.
  4. Sélectionnez le paramètre Affichage et appuyez sur Enter.


  5. Sélectionnez le paramètre Align. des panneaux et appuyez sur Enter.
  6. Sélectionnez de nouveau le paramètre Align. des panneaux et appuyez sur Enter.
  7. Sélectionnez On puis appuyez sur Enter.
  8. Appuyez sur Esc pour retourner à l'écran précédent.
  9. Sélectionnez le paramètre Sélect. couleur et choisissez l'une de ces options :
    • R pour régler la convergence de la couleur rouge.
    • B pour régler la convergence de la couleur bleue.
  10. Appuyez sur Esc pour retourner à l'écran précédent.
  11. Sélectionnez le paramètre Couleur du motif et appuyez sur Enter.
  12. Sélectionnez le motif que vous souhaitez utiliser et appuyez sur Enter.
  13. Appuyez sur Esc pour retourner à l'écran précédent.

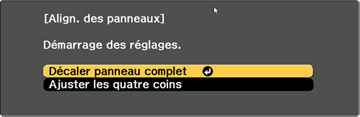

  14. Sélectionnez Démarrer réglages et appuyez sur Enter. L'écran suivant s'affiche :


  15. Tout d'abord, sélectionnez Décaler panneau complet pour ajuster le panneau complet puis appuyez sur Enter.
  16. Utilisez les touches fléchées de la télécommande pour ajuster le panneau complet puis appuyez sur Enter.
  17. Sélectionnez ensuite Ajuster les quatre coins pour affiner les réglages puis appuyez sur Enter.
  18. Utilisez les touches fléchées de la télécommande afin d'ajuster l'alignement de la couleur que vous avez sélectionnée pour le réglage Sélect. couleur puis appuyez sur Enter.
  19. Lorsque vous avez terminé le réglage de chaque coin de l'écran, appuyez sur Enter.
  20. Choisissez l'une des options suivantes :
    • Si l'alignement des panneaux du projecteur est bon, sélectionnez Quitter et appuyez sur Enter pour revenir au menu Align. des panneaux.
    • Si vous devez effectuer des réglages de l'alignement des panneaux supplémentaires pour votre projecteur, choisissez Sélectionner une intersection et ajuster et appuyez sur Enter pour continuer à apporter des ajustements.
Sujet parent: Utilisation des fonctionnalités avancées de réglage de l'image
