Ajuste de la posición de la imagen con el desplazamiento de la lente

Si no puede instalar el proyector directamente enfrente de la pantalla, puede ajustar la posición de la imagen proyectada utilizando la función de desplazamiento de la lente.

Nota: Para conseguir la máxima precisión, espere 30 minutos después de encender el proyector antes de ajustar el enfoque, el zoom y el desplazamiento de la lente.

Encienda el proyector y proyecte una imagen.
Pulse el botón Lens Shift del panel de control o del control remoto.

Pulse los botones de flecha del control remoto o del panel de control para ajustar la posición de la imagen proyectada, según sea necesario.

Nota: Cuando ajuste la altura de la imagen, coloque la imagen en una posición inferior a donde desea que esté y luego muévala hacia arriba. Esto ayudará a evitar que la imagen se mueva hacia abajo después de ajustarla.

A continuación se indica el alcance de desplazamiento de la lente para las lentes opcionales:

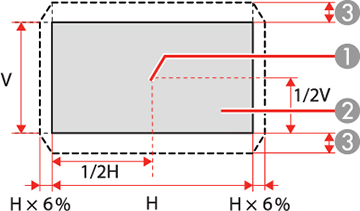

ELPLU03/ELPLU03S/ELPLW05

1	Centro de la lente
2	La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
3	Alcance de movimiento máximo: V × 18 %

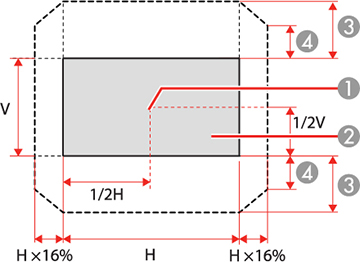

ELPLU04/ELPLW06/ELPLW08/ELPLM09/ELPLM10/ELPLM11/ELPLM15/ELPLL08

1	Centro de la lente
2	La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
3	Alcance de movimiento máximo: V × 58 %
4	Dirección horizontal máxima al valor máximo: V × 34 %

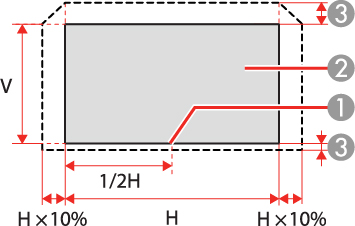

ELPLX02/ELPLX02W

1	Centro de la lente
2	La imagen proyectada cuando el desplazamiento de la lente se coloca en la posición de inicio
3	Alcance de movimiento máximo: hacia arriba V × 18 %, hacia abajo V × 5 %

Nota: No puede mover la imagen verticalmente cuando se ha desplazado la lente horizontalmente por completo.

Cuando termine, pulse el botón Esc del panel de control o del control remoto.

Nota: La imagen se ve más clara cuando la lente está en la posición de inicio. Para mover la lente a la posición de inicio, pulse y mantenga presionado el botón Lens Shift del control remoto o del panel de control durante por lo menos tres segundos. Configure el ajuste Salida de A/V del menú Extendida en Siempre para que pueda mover la lente a la posición de inicio aun cuando el proyector está en modo de espera.
