Composants du transmetteur WirelessHD

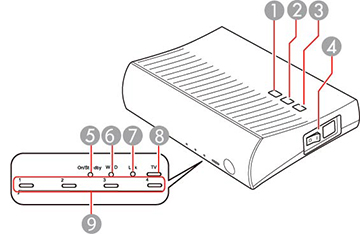

Avant

1	Touche de mise sous tension (allume ou éteint le transmetteur)
2	Touche Input (permet de passer d'une source d'image à une autre)
3	Touche WiHD/Pass (permet de sélectionner un signal de sortie reliant le projecteur à un périphérique d'affichage connecté au port HDMI Out du transmetteur)
4	Interrupteur d'alimentation (allume ou éteint le transmetteur)
5	Témoin On/Standby (clignote lors de la mise sous tension; s'allume lorsque le transmetteur est allumé)
6	Témoin WiHD (s'allume lors de la transmission d'un signal sans fil au projecteur)
7	Témoin Link (s'allume lorsque le transmetteur est connecté au projecteur; la lumière orange clignote quand le transmetteur cherche le projecteur ou est en mode attente)
8	Témoin TV (s'allume lorsque le port HDMI Out est sélectionné comme sortie)
9	Témoins 1-4 (HDMI1 à HDMI4) (s'allume lorsque le port projette)

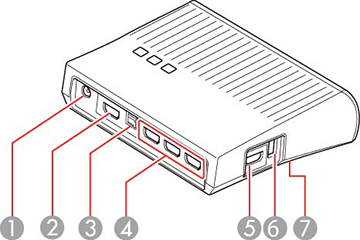

Arrière

1	Port d'entrée CA (permet de brancher l'adaptateur CA)
2	Port HDMI Out (permet de connecter le transmetteur à des périphériques d'affichage tels qu'un téléviseur)
3	Port Optical Audio-Out (permet de connecter le transmetteur à des périphériques au moyen d'un port d'entrée audio numérique optique)
4	Ports d'entrée HDMI1-HDMI3 (permet de connecter le transmetteur à des périphériques d'entrée)
5	Port HDMI4 (permet de connecter le transmetteur à votre périphérique d'entrée; prend en charge les connexions MHL)
6	Port de chargement des lunettes 3D (permet de brancher un câble USB pour charger les lunettes 3D)
7	Touche Setup (encastrée dans la partie inférieure du transmetteur; appuyez dessus durant 5 secondes pour réinitialiser les paramètres du transmetteur)
