Correction de la forme de l'image à l'aide du paramètre Correction du point

Vous pouvez utiliser le paramètre Correction du point du projecteur pour ajuster la forme de l'image à l'aide de points sur une grille. Cette fonction est idéale pour ajuster les zones superposées qui ne sont pas alignées correctement lorsque vous projetez plusieurs images.

Remarque: Vous pouvez déplacer les points sur la grille de 0,5 à 32 pixels pour les modèles WUXGA ou de 0,5 à 20 pixels pour les modèles SXGA+ dans toutes les directions. Si un message concernant l'Emulation 4K s'affiche, sélectionnez Oui pour désactiver la fonctionnalité Emulation 4K (Pro L1060U/L1060UNL/L1070U/L1070UNL/L1075U/L1075UNL seulement).

Allumez le projecteur et affichez une image.
Remarque: Vous pouvez afficher un motif pour vous aider à ajuster l'image projetée en utilisant le menu Réglage.

Remarque: Vous pouvez aussi afficher un motif pour vous aider à ajuster l'image projetée en utilisant la touche Test Pattern de la télécommande.
Appuyez sur la touche Menu.
Sélectionnez ensuite le menu Réglage, puis appuyez sur Enter.
Sélectionnez le paramètre Corr. géométrique et appuyez sur Enter.
Sélectionnez le paramètre Correction du point et appuyez sur Enter.
Remarque: Si un message de confirmation s'affiche, appuyez sur Enter.

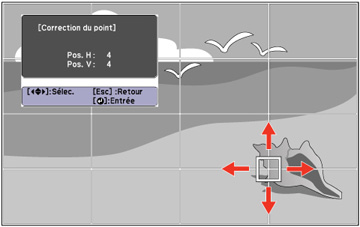

L'écran suivant s'affiche :
Sélectionnez le paramètre Correction du point et appuyez sur Enter. L'écran suivant s'affiche :
Sélectionnez le paramètre Correction du point et appuyez sur Enter.
Sélectionnez le nombre de lignes que vous voulez afficher dans la grille et appuyez sur Enter.
Remarque: Si vous devez changer la couleur des lignes de la grille, sélectionnez Couleur du motif, puis sélectionnez la couleur désirée.
Appuyez sur les touches fléchées du projecteur ou de la télécommande pour déplacer le point de la grille que vous souhaitez ajuster. Ensuite, appuyez sur Enter. Le carré à ligne simple se transforme en un carré à ligne double.
Appuyez sur les touches fléchées pour corriger la forme de l'image dans toutes les directions nécessaires.

Remarque: Appuyez sur la touche Enter pour afficher ou masquer l'image et la grille afin de vérifier les résultats.
Appuyez sur Esc pour retourner à l'écran précédent et sélectionner un autre point à ajuster, si nécessaire.
Une fois que vous avez terminé, appuyez sur la touche Menu.
Remarque: Au besoin, vous pouvez utiliser le paramètre Mur d'angle pour affiner vos réglages d'image.
