La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Éloigner le projecteur de l'écran fera augmenter la taille de l'image, mais celle-ci peut varier selon le facteur d'agrandissement, le rapport hauteur/largeur et d'autres paramètres.
Servez-vous des tableaux ci-dessous pour estimer à quelle distance de l'écran placer le projecteur en fonction de la taille de l'image que vous désirez projeter. (Les données peuvent être arrondies.)
Vous pouvez également consulter le calculateur de distance de projection à l'adresse epson.com/support (É.-U.) ou epson.ca/support (Canada).

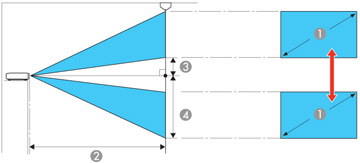

Ajustement du décalage vertical de l'objectif

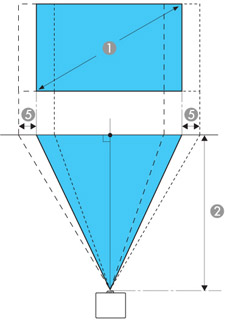

Ajustement du décalage horizontal de l'objectif
| 1 | Taille de l'écran ou de l'image |
| 2 | Distance entre le projecteur et l'écran |
| 3 | Distance entre le centre de l'objectif et le bas de l'image projetée quand l'objectif est placé à sa position la plus haute |
| 4 | Distance entre le centre de l'objectif et le bas de l'image projetée quand l'objectif est placé à sa position la plus basse |
| 5 | Distance de déplacement de l'image projetée par rapport au centre quand l'objectif est placé à sa position la plus à gauche ou à droite |
Image ou écran à rapport hauteur/largeur de 16:9
| Taille de l'écran ou de l'image (1) | Distance de projection (2)
Grand-angle ou télé |
|---|---|
| 40 po (101,6 cm) | 46 à 74 po
(116 à 189 cm) |
| 60 po (152,4 cm) | 69 à 112 po
(175 à 285 cm) |
| 80 po (203,2 cm) | 93 à 150 po
(235 à 381 cm) |
| 100 po (254 cm) | 116 à 188 po
(295 à 477 cm) |
| 120 po (304,8 cm) | 139 à 226 po
(354 à 574 cm) |
| 150 po (381 cm) | 175 à 283 po
(444 à 718 cm) |
| 200 po (508 cm) | 233 à 377 po
(593 à 958 cm) |
| Taille de l'écran ou de l'image (1) | Décalage du centre de l'objectif (3) | Décalage du centre de l'objectif (4) | Décalage du centre de l'objectif (5) |
|---|---|---|---|
| 40 po (101,6 cm) | 2 po (5 cm) | 21,6 po (55 cm) | 8,4 po (21 cm) |
| 60 po (152,4 cm) | 2,9 po (7 cm) | 32,4 po (82 cm) | 12,6 po (32 cm) |
| 80 po (203,2 cm) | 3,9 po (10 cm) | 43,1 po (110 cm) | 16,7 po (43 cm) |
| 100 po (254 cm) | 4,9 po (12 cm) | 53,9 po (137 cm) | 20,9 po (53 cm) |
| 120 po (304,8 cm) | 5,9 po (15 cm) | 64,7 po (164 cm) | 25,1 po (64 cm) |
| 150 po (381 cm) | 7,4 po (19 cm) | 80,9 po (205 cm) | 31,4 po (80 cm) |
| 200 po (508 cm) | 9,8 po (25 cm) | 107,8 po (274 cm) | 41,7 po (106 cm) |
Image ou écran à rapport hauteur/largeur de 4:3
| Taille de l'écran ou de l'image (1) | Distance de projection (2)
Grand-angle ou télé |
|---|---|
| 40 po (101,6 cm) | 56 à 91 po
(143 à 232 cm) |
| 60 po (152,4 cm) | 85 à 138 po
(215 à 350 cm) |
| 80 po (203,2 cm) | 114 à 184 po
(288 à 467 cm) |
| 100 po (254 cm) | 142 à 230 po
(361 à 585 cm) |
| 120 po (304,8 cm) | 171 à 277 po
(434 à 703 cm) |
| 150 po (381 cm) | 214 à 346 po
(544 à 879 cm) |
| 200 po (508 cm) | 286 à 462 po
(726 à 1174 cm) |
| Taille de l'écran ou de l'image | Décalage du centre de l'objectif (2) | Décalage du centre de l'objectif (3) | Décalage du centre de l'objectif (4) |
|---|---|---|---|
| 40 po (101,6 cm) | 2,4 po (6 cm) | 26,4 po (67 cm) | 10,2 po (26 cm) |
| 60 po (152,4 cm) | 3,6 po (9 cm) | 39,6 po (101 cm) | 15,4 po (39 cm) |
| 80 po (203,2 cm) | 4,8 po (12 cm) | 52,8 po (134 cm) | 20,5 po (52 cm) |
| 100 po (254 cm) | 6 po (15 cm) | 66 po (168 cm) | 25,9 po (66 cm) |
| 120 po (304,8 cm) | 7,2 po (18 cm) | 79,2 po (201 cm) | 31,1 po (79 cm) |
| 150 po (381 cm) | 9 po (23 cm) | 99 po (251 cm) | 38,9 po (99 cm) |
| 200 po (508 cm) | 12 po (30 cm) | 132 po (335 cm) | 51,9 po (132 cm) |
