A distância entre o projetor e a tela determina o tamanho aproximado da imagem. O tamanho da imagem aumenta conforme se afasta o projetor da tela, mas isso pode variar dependendo do zoom, da relação de aspecto e de outras configurações.
Use estas tabelas para determinar aproximadamente a distância ideal do projetor à tela baseado no tamanho da imagem projetada. (As medidas podem ter sido arredondadas para cima ou para baixo.)
Você também pode usar a calculadora de distância do projetor no site files.support.epson.com.

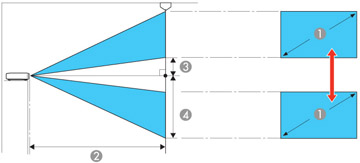

Ajuste do deslocamento vertical da lente

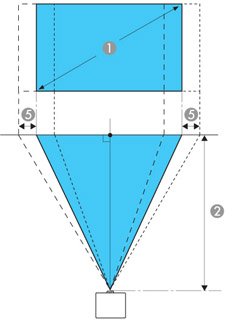

Ajuste do deslocamento horizontal da lente
| 1 | Tamanho da tela ou da imagem |
| 2 | Distância entre o projetor e a tela |
| 3 | Distância do centro da lente até a parte inferior da imagem projetada quando a lente é deslocada para a posição mais alta |
| 4 | Distância do centro da lente até a parte inferior da imagem projetada quando a lente é deslocada para a posição mais baixa |
| 5 | Distância que a imagem projetada se desloca do centro quando a lente é movida para a sua posição máxima à esquerda ou direita |
Imagem ou tela com relação de aspecto de 16:9
| Tamanho da tela ou da imagem (1) | Distância de projeção (2)
Wide a Tele |
|---|---|
| 40 pol. | 46 a 74 pol.
(116 a 189 cm) |
| 60 pol. | 69 a 112 pol.
(175 a 285 cm) |
| 80 pol. | 93 a 150 pol.
(235 a 381 cm) |
| 100 pol. | 116 a 188 pol.
(295 a 477 cm) |
| 120 pol. | 139 a 226 pol.
(354 a 574 cm) |
| 150 pol. | 175 a 283 pol.
(444 a 718 cm) |
| 200 pol. | 233 a 377 pol.
(593 a 958 cm) |
| Tamanho da tela ou da imagem (1) | Distância do centro da lente (3) | Distância do centro da lente (4) | Distância do centro da lente (5) |
|---|---|---|---|
| 40 pol. | 5 cm | 55 cm | 21 cm |
| 60 pol. | 7 cm | 82 cm | 32 cm |
| 80 pol. | 10 cm | 110 cm | 43 cm |
| 100 pol. | 12 cm | 137 cm | 53 cm |
| 120 pol. | 15 cm | 164 cm | 64 cm |
| 150 pol. | 19 cm | 205 cm | 80 cm |
| 200 pol. | 25 cm | 274 cm | 106 cm |
Imagem ou tela com relação de aspecto de 4:3
| Tamanho da tela ou da imagem (1) | Distância de projeção (2)
Wide a Tele |
|---|---|
| 40 pol. | 56 a 91 pol.
(143 a 232 cm) |
| 60 pol. | 85 a 138 pol.
(215 a 350 cm) |
| 80 pol. | 114 a 184 pol.
(288 a 467 cm) |
| 100 pol. | 142 a 230 pol.
(361 a 585 cm) |
| 120 pol. | 171 a 277 pol.
(434 a 703 cm) |
| 150 pol. | 214 a 346 pol.
(544 a 879 cm) |
| 200 pol. | 286 a 462 pol.
(726 a 1174 cm) |
| Tamanho da tela ou da imagem | Distância do centro da lente (2) | Distância do centro da lente (3) | Distância do centro da lente (4) |
|---|---|---|---|
| 40 pol. | 6 cm | 67 cm | 26 cm |
| 60 pol. | 9 cm | 101 cm | 39 cm |
| 80 pol. | 12 cm | 134 cm | 52 cm |
| 100 pol. | 15 cm | 168 cm | 66 cm |
| 120 pol. | 18 cm | 201 cm | 79 cm |
| 150 pol. | 23 cm | 251 cm | 99 cm |
| 200 pol. | 30 cm | 335 cm | 132 cm |
