Ajuste o
ângulo da luz do laser procedente da unidade de toque para que a
unidade possa detectar a posição dos seus dedos. Depois de terminar
a configuração da unidade de toque, faça a calibragem de toque.
Nota: Você pode
obter uma unidade opcional de toque como um acessório opcional ou
usar uma unidade de toque compatível de um projetor mais velho.
Quando usar um modelo mais velho da unidade de toque, o ajuste de
ângulo não é automático.
Nota:
Certifique-se de calibrar as canetas, instalar e ligar a unidade de
toque antes de fazer a configuração. Veja o Manual de
instalação para obter informação sobre a instalação da unidade
de toque e clique no link abaixo para ver instruções de calibragem
da caneta.
-
Pressione o botão Menu,
selecione o menu Instalação e
pressione
Enter.
-
Selecione Unidade de Toque e
pressione Enter.
-
Selecione Conf.Unid.Toque
(Auto) e pressione Enter.

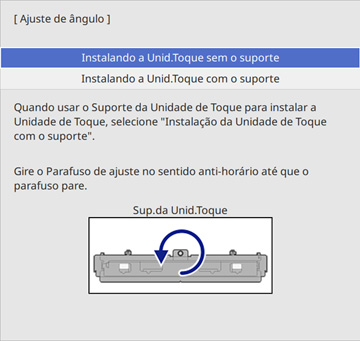

A tela a seguir aparecerá:
O projetor detecta automaticamente qual modelo da unidade de toque
está conectado e exibe as instruções para aquele modelo. As
instruções mostradas aqui são para a unidade de toque
ELPFT01.
-
Selecione a opção para o método de instalação da unidade de
toque usado e pressione Enter.
- Se estiver usando a placa da unidade
de toquem gire o parafuso de ajuste na placa no sentido
anti-horário até que ele pare.
- Prenda
os dois marcadores nas posições mostradas na tela projetada,
certificando-se de que as extremidades mais finas dos marcadores
fiquem viradas para a unidade de toque.
Nota: Não coloque
nada que não seja os marcadores próximo da imagem projetada durante
o ajuste de ângulo. Se outros objetos estiverem na imagem projetada
ou próximo a ela, o ajuste de ângulo pode não ser executado
corretamente.
- Mova
cada marcador sobre a cruz projetada até que as linhas da cruz se
alinhem com as linhas no marcador. Corresponda as posições para que
as cruzes se sobreponham aos pontos nas posições de
marcador.
Nota: Se os imãs
não prenderem completamente na tela, limpe a área para remover
qualquer sujeira presente e tente novamente. Para telas não
magnéticas, use a fita adesiva fornecida para prender os
marcadores.
- Pressione Enter
no controle remoto ou no painel de controle para começar o ajuste
automático.
- Quando terminar de fazer os ajustes,
remova os marcadores.
Nota: Se o ajuste
automático falhar, siga as instruções na tela para ajustar
manualmente o ângulo do laser e faça a Conf.Unid.Toque (Auto) novamente ou execute a
Conf.Unid.Toque (Manual).
- Toque em
cada um dos quatro círculos amarelos na tela e verifique se o
indicador de toque cinza aparece na posição correta.
Nota: As operações
de toque digital podem não funcionar corretamente se estiver usando
curativos, unhas artificiais, esmalte de unha ou qualquer outra
coisa que possa obstruir seus dedos.
Se os indicadores verdes não aparecerem quando tocar na tela,
você precisará ajustar manualmente o alinhamento da unidade de
toque.
- Selecione Para
cima usando o controle remoto ou o painel de controle e
pressione Enter.
Tente tocar nos quatro pontos novamente e repita este processo
até que os indicadores de toque apareçam na posição correta.
- Quando terminar de fazer os ajustes,
use o controle remoto para selecionar Fechar.
